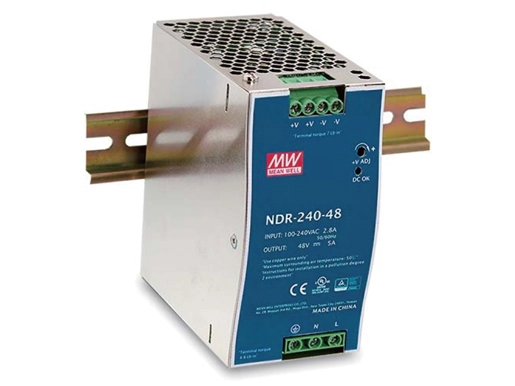

240W de salida única industrial DIN RAIL

NDR-Serie 240

NDR-240 es una serie económica de fuente de alimentación de riel Din de 240W, que se instala en rieles de montaje TS-35/7,5 o TS-35/1 5. El cuerpo está diseñado 63mm de ancho, lo que permite ahorrar espacio en el interior.

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

Características

● Entrada AC universal/rango completo

● Función PFC activa incorporada

● Protecciones: cortocircuito/sobrecarga/sobre voltaje/sobre temperatura

● Enfriamiento por convección de aire libre

● Se puede instalar en el carril DIN TS-35/7,5 o 15

● 508 UL (equipo de control industrial) Aprobado

● Nivel de inmunidad industrial BS EN/EN61000-6-2(BS EN/EN50082-2). 100% prueba de combustión a carga completa

● 3 años de garantía

Aplicaciones

● Sistema de control industrial

● Equipo de fabricación de semiconductores

● Automatización de fábrica

● Aparato electromecánico

NDR-240 es una serie económica delgada de fuente de alimentación de carril DIN de 240W, adaptarse para ser instalado onTS-35/7,5 o TS-35/15 rieles de montaje, el cuerpo está diseñado 63mm de ancho, que permite el ahorro de espacio dentro de los armarios. Toda la serie adopta la gama completa de entrada de CA de 90VAC a 264VAC y se ajusta a BS EN/EN61000-3-2, la norma que La Unión Europea regula para la corriente armónica.

NDR-240 está diseñado con una carcasa de metal que mejora la disipación de potencia de la unidad. Con una eficiencia de trabajo de hasta 90%, toda la serie puede funcionar a la temperatura ambiente entre-20 'c y 70 'c bajo convección de la uña. LT está equipado con el modo de corriente constante para la protección de sobrecarga, adaptándose a varias aplicaciones capacitivas inductivas. Las funciones de protección completas y los certificados relevantes para aparatos de control industrial (UL508, TUV BS EN/EN62368-1, etc.) NDR-240 convierten en una solución de suministro de energía muy competitiva para aplicaciones industriales.

MODELO		NDR-240-24	NDR-240-48
SALIDA	Voltaje DC	24V	48V
	CALIFICACIÓN ACTUAL	10A	5A
	GAMA ACTUAL	0 ~ 10A	0 ~ 5A
	Potencia nominal	240W	240W
	RIPPLE & RUIDO (máx.) Note.2	150mVp-p	150mVp-p
	VOLTAJE ADJ. GAMA	24 ~ 28V	48 ~ 55V
	Nota DE TOLERANCIA DE VOLTEMBRE 3	± 1.0%	± 1.0%
	REGLAMENTO DE LA LÍNEA	± 0.5%	± 0.5%
	REGLAMENTO DE CARGA	± 1.0%	± 1.0%
	CONFIGURACIÓN, TIEMPO DE AUMENTO	1500ms, 100ms/230VAC 3000ms, 100ms/115VAC a plena carga
	MANTENER EL TIEMPO (Typ.)	28MS/230VAC 22MS/115VAC a plena carga
Entrada	GAMA DE VOLTAGE Note.4	90 ~ 264VAC 127 ~ 370VDC
	GAMA DE FRECUENCIA	47 ~ 63Hz
	FACTOR DE PODER (Typ.)	PF> 0,98/115VAC, PF> 0,95/230VAC a plena carga
	EFICIENCIA (Typ.)	88.50%	90%
	AC ACTUAL (Typ.)	2.5A/115VAC 1.3A/230VAC
	CORRIENTE INRUSO (Typ.)	20A/115VAC 35A/230VAC
	ACTUAL DE FUGAS	<1mA / 240VAC
PROTECCIÓN	CARGA SUPERIOR	105 ~ 130% potencia de salida nominal
		Tipo de protección: Limitación de corriente constante, se recupera automáticamente después de eliminar la condición de falla
	SOBRE VOLTAJE	29 ~ 33V	56 ~ 65V
		Tipo de protección: voltaje de apagado o/p, volver a encender para recuperar
	SOBRE TEMPERATURA	Voltaje de apagado o/p, se recupera automáticamente después de que baja la temperatura
MEDIO AMBIENTE	TEMP de trabajo.	-20 ~ + 70 ℃ (consulte "Derating Curve")
	HUMEDAD DE TRABAJO	20 ~ 95% RH sin condensación
	ALMACENAMIENTO TEMP., HUMEDAD	-40 ~ + 85 °C, 10 ~ 95% RH
	TEMP. COEFICIENTE	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRACIÓN	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada uno a lo largo de los ejes X,Y, Z; Montaje: Cumplimiento para IEC60068-2-6
SEGURIDAD &	STARDS DE SEGURIDAD	UL508,TUV BS EN/EN62368-1, EACTPTC 004, CNS14336-1 BSMI, IS13252 (Parte 1)/IEC60950-1, K60950-1 KC (solo para 48V) aprobado; (cumplir con BS EN/EN60204-1)
EMC	DENTRO DEL VOLTAJE	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Nota 4)	RESISTENCIA DEL AISLAMIENTO	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% RH
	EMISIÓN DE EMC	Cumplimiento con BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Clase B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, KSC 9832 (solo para 48V)
	INMUNIDAD DE EMC	Cumplimiento con BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, nivel de industria pesada, EAC TP TC 020,KSC 9835 (solo para 48V)
OTROS	MTBF	1645,2 K hrs min. Telcordia SR-332 (Bellcore) ; 230,2 K hrs min. MIL-HDBK-217F (25 ℃)
	DIMENSIÓN	63125,2113,5mm (W * H * D)
	EMBALAJE	1kg; 12 unidades/13kg/1,22 CUFT
NOTA	1. Los parámetros AII NO especiaIIY mencionados se miden a 230VAC de entrada, Ioad nominal y 25 ℃ de temperatura ambiente. 2. RippIe y ruido se miden a 20MHz de ancho de banda bY usando un cable de par trenzado de 12 "terminado con un condensador paraIIeI de 0,1 UF y 47UF. 3. ToIerance: incluye la configuración de Ierance, La reguIación de Iine y La reguIación de Ioad. 4. Derating maY se necesita bajo el voitage de entrada de Iow. PIease verifique la curva de derating para obtener más detalles. 5. Se recomiendan las cierancias de InstaIIation: 40mm en la parte superior, 20mm en la parte inferior, 5mm en la parte superior y derecha cuando Ioaded permanentIY con potencia fuII. En caso de que el dispositivo adyacente sea una fuente de calor, se recomienda una celosía de 15mm. 6. El suppIY de potencia se considera un componente que se instalará en un equipo finaI. El equipo finaI debe volver a confirmarse de que stiII cumple con las directivas de EMC. Para obtener orientación sobre cómo realizar estas pruebas de EMC, pIease consulte “Pruebas EMI de los proveedores de potencia de componentes”. 7. La reducción de la temperatura ambiente de 3,5 ℃/1000m con el modo de fanIess y de 5 ℃/1000m con ventilador es el modo de para funcionar con una capacidad superior a 2000m(6500 pies). (Disponible en http://www.meanwell.com) AR Producto LiabiIitY Disciaimer: Para obtener información detallada, consulte https://www.meanwell.com/serviceDisclaimer.aspx
