El beneficio neto se triplica: la revolución de la fotónica del silicio y el aumento de la demanda

La fotónica de silicio, una tecnología revolucionaria en la encrucijada de la comunicación óptica y los semiconductores, está pasando de la investigación académica a las aplicaciones del mundo real. Este campo interdisciplinario aprovecha la fotónica tradicional integrada con procesos semiconductores maduros basados en silicio para ofrecer procesamiento y transmisión de señales ópticas de alta velocidad, baja potencia y altamente integradas, creando nuevas demandas y oportunidades paraProveedores de conmutadores de red... Al incrustar módulos de función completa para la emisión de luz, modulación, transmisión y detección en un sustrato de silicio, La fotónica de silicio está revolucionando industrias como centros de datos, telecomunicaciones y campos emergentes como la IA. conducción autónoma y computación cuántica. Se ha convertido en una tecnología fundamental para la infraestructura digital de próxima generación.

El aumento de la demanda del mercado: de crecimiento incremental a explosivo

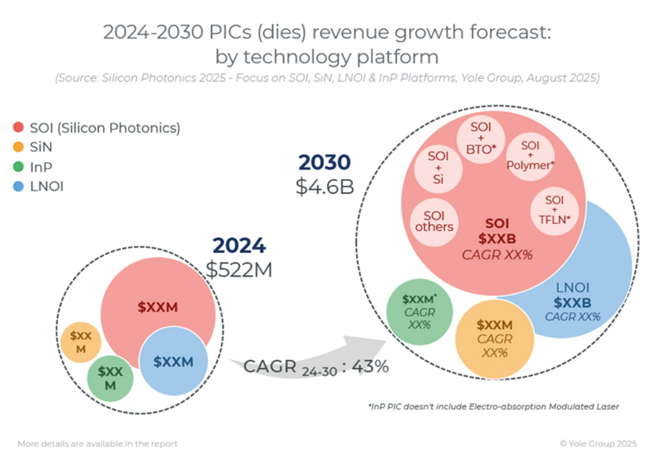

La industria de la fotónica de silicio está experimentando un cambio dramático en la demanda. Históricamente impulsado por necesidades incrementales, el mercado ahora está experimentando un crecimiento explosivo. Según el informe "Silicon Photonics 2025" de Yole, el sector está en la cúspide de la rápida expansión, con la IA impulsando el aumento exponencial de la demanda de ancho de banda. Por 2026 2027, se predice que 200 enlaces G/canal se convertirán en la corriente principal, allanando el camino para transceptores G y 1600G 800 aún más rápidos. Estas soluciones de alto ancho de banda son esenciales para los centros de datos a hiperescala y los clústeres de inteligencia artificial que requieren alta velocidad y eficiencia energética.

Este cambio marca un momento crucial para la fotónica de silicio, que se ve cada vez más como la tecnología que puede satisfacer las crecientes demandas de la infraestructura de próxima generación. Por ejemplo, los centros de datos a hiperescala, donde la transmisión y el procesamiento de datos son primordiales, están adoptando estas tecnologías por su menor consumo de energía y mayor rendimiento, especialmente a medida que la inteligencia artificial y las cargas de trabajo de aprendizaje automático continúan creciendo.

La cadena de la industria de la fotónica de silicio: dinámica ascendente, intermedia y descendente

La industria de la fotónica de silicio comprende una cadena de valor de varios niveles:

1. Upstream: en este segmento, materiales de silicio de alta calidad (como obleas SOI), herramientas de litografía avanzadas y automatización del Diseño Electrónico (EDA) el software juega un papel crucial en la investigación y desarrollo de chips fotónicos de silicio.

2. Midstream: la fabricación y el embalaje de estos chips están en el corazón de la industria. Las innovaciones en la fabricación, embalaje y pruebas de obleas determinan el rendimiento, el rendimiento y la rentabilidad de los productos finales.

3. Aguas abajo: Los integradores de sistemas utilizan chips fotónicos de silicio para crear productos finales como módulos ópticos y sistemas informáticos adaptados a necesidades específicas, ya sea para comunicaciones ópticas, computación de alto rendimiento o aplicaciones cuánticas.

Esta estructura destaca la colaboración global en diferentes segmentos para impulsar la fotónica de silicio de la investigación teórica a la producción en masa. Colaboraciones notables entre instituciones de investigación y empresas han acelerado el desarrollo de estas tecnologías.

Los avances nacionales de China: un poder creciente en la fotónica del silicio

En un hito significativo para la industria china de la fotónica de silicio, el Centro Nacional de Innovación PARA LA Optoelectrónica DE LA Información lanzó recientemente un kit de proceso de fotónica de silicio de 12 pulgadas de producción nacional (PDK/ADK/TDK). Esto marca el primer logro de China en la estandarización de procesos completos, desde el diseño y la fabricación hasta las pruebas y el empaque, lo que permite a los fabricantes locales producir chips fotónicos de silicio en masa a una escala competitiva.

Por ejemplo, empresas como New Eoptolink, líder en módulos ópticos de alta velocidad, han capitalizado estos avances. Se espera que los módulos ópticos 800G de alta velocidad de la compañía se utilicen en infraestructuras informáticas impulsadas por IA, posiblemente incluidas asociaciones con gigantes globales como Nvidia y Microsoft, aunque tales colaboraciones siguen sin confirmarse. La trayectoria de crecimiento de New Eoptolink es un testimonio del auge de la demanda de Fotónica de silicio: los ingresos de la Compañía aumentaron 282.64% año tras año en 2025, y las ganancias netas se triplicaron. Como resultado, la valoración de mercado de la empresa se ha disparado con respecto a 260% solo este año.

Paisaje competitivo: China contra líderes globales

A nivel internacional, empresas como Intel y Cisco son actores formidables en fotónica de silicio. Intel, por ejemplo, ha sido pionera en el desarrollo de módulos ópticos 100G para centros de datos, mientras que Cisco se ha centrado en integrar tecnologías fotónicas en sus soluciones de enrutamiento. Sin embargo, las empresas emergentes de China, como New Eoptolink, InnoLight Technology y Tianfu Communication, están logrando avances significativos en la reducción de la brecha con los gigantes globales.

InnoLight Technology, por ejemplo, lanzó el primer módulo óptico 800G enchufable en 2020, muy por delante de sus competidores, y desde entonces se ha convertido en un líder en módulos ópticos de alto rendimiento. Con su enfoque en productos de próxima generación como los módulos ópticos 1,6 T y 3,2 T, la expansión de capacidad de InnoLight lo ha posicionado para tomar una parte sustancial del mercado global. Impulsado por la creciente demanda de componentes ópticos relacionados con la IA.

En comparación con los actores globales, se benefician de los fabricantes chinos más favorables y políticas nacionales de una cadena de suministro local que avanza rápidamente, lo que les permite reducir la dependencia de las tecnologías occidentales. Este desarrollo "de salto" en fotónica de silicio les ha dado una ventaja competitiva, especialmente en módulos de alta velocidad e interconexiones ópticas, componentes clave para IA y centros de datos.

Rendimiento financiero y tendencias del mercado

La creciente demanda de productos fotónicos de silicio se refleja en los sólidos resultados financieros de las empresas del sector. Por ejemplo, InnoLight Technology vio cómo sus ingresos operativos alcanzaron los 14.789 mil millones de RMB en el primer semestre de 2025, un 36.95% aumento interanual. La compañía también registró una ganancia neta de 3.995 mil millones de RMB, lo que refleja un 69.40% crecimiento. Este notable desempeño financiero es el resultado directo de sus primeras inversiones en módulos ópticos de próxima generación, que han demostrado ser fundamentales para las necesidades de los clústeres de inteligencia artificial.

Por el contrario, empresas internacionales como Intel se han enfrentado a desafíos para escalar la producción y mantener la eficiencia de costos. Están lidiando con la creciente competencia de las empresas de Fotónica de silicio de China, que se están estableciendo rápidamente como competidores formidables en términos de costos e innovación tecnológica.

Desafíos tecnológicos y camino por delante

A pesar del rápido progreso, la industria de la fotónica de silicio todavía enfrenta varios obstáculos. La diversidad tecnológica sigue siendo un problema importante. Los diversos requisitos de los clientes, que van desde opciones de matriz de fibra hasta diferencias en los tipos y componentes de guías de ondas, crean desafíos importantes para la estandarización y la producción en masa.

Otro obstáculo es la fiabilidad de los Dispositivos fotónicos de silicio. En los centros de datos y los sistemas de inteligencia artificial, los dispositivos están sujetos a condiciones ambientales rigurosas, y los componentes fotónicos de silicio deben soportar fluctuaciones extremas de temperatura y humedad para garantizar la confiabilidad a largo plazo. Esto requiere pruebas exhaustivas, que pueden retrasar la adopción a gran escala.

A pesar de estos desafíos, la industria de la fotónica de silicio de China ha logrado un progreso sustancial, logrando avances significativos en la fabricación y el control de costos. Con los continuos avances en la estandarización y la expansión de la capacidad de producción, la fotónica de Silicio está lista para pasar de un nicho de mercado a la adopción del mercado masivo en los próximos 3-5 años.

La fotónica de silicio representa el futuro de la comunicación óptica, La IA y la computación cuántica. Con su mercado en rápida expansión, China está preparada para ser un actor clave en este sector, desafiando a los operadores tradicionales globales como Intel y Cisco. Los próximos años verán el aumento continuo de los fabricantes nacionales, con innovaciones en módulos ópticos de alta velocidad y aplicaciones impulsadas por IA a la cabeza. La evolución de la fotónica de silicio no es solo un cambio tecnológico; es una revolución del mercado que dará forma al futuro de la economía digital global.

Por Jennifer Tseng
