Name: Transceptor 10 Gb/s SFP CWDM 60km
Brand: Lanao Communication Technology Limited.
Availability: InStock

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

Diseñado para su uso en enlaces Ethernet de 10 Gigabit de hasta 60Km sobre fibra monomodo. El módulo consta de CWDM EML Laser, APD y Preamplificador en un subconjunto óptico de alta integración. Las funciones de diagnóstico digital están disponibles a través de una interfaz serie de 2 cables, como se especifica en SFF8472. El enlace de datos del módulo de hasta 60km en fibra monomodo 9/125um.

Características
● Cumple con La SFF-8431 SFP y SFF-8432 huella SFP conectable en caliente
● Admite 9,5 a 11,3 velocidades de bits Gb/s
● Disipación de potencia <1,5 W
● Fuente de alimentación única de 3,3 V
● Longitud máxima de enlace de 60km
● Transmisor EML de longitud de onda CWDM, fotodetector APD
● Conector LC dúplex
● Disipación de potencia <1,5 W
● Funciones de diagnóstico digital integradas
● Rango de temperatura de la Caja: 0 °C a 70 °C

Calificaciones máximas absolutas

Parámetro	Símbolo	Min.	Typ.	Máx.	Unidad	Nota
Temperatura de almacenamiento	Ts	-40		85	°C
Almacenamiento ambiente Humedad	HA	5		85	%
Fuente de alimentación Voltaje	VCC	-0,5		4	V
Entrada de señal Voltaje		-0,3		Vcc + 0,3	V
Daño del receptor Umbral		+ 4			DBm

Operación Medio Ambiente

Parámetro	Símbolo	Min.	Typ.	Máx.	Unidad	Nota
Funda de funcionamiento Temperatura	Estuche	0		70	°C	Nota (1)
Humedad ambiente	HA	5		85	%
Tensión de alimentación	VCC	3,14	3,3	3,46	V
Corriente de suministro de energía	ICC			450	MA
Fuente de alimentación Rechazo de ruido				100	MVp-p	100Hz a 1MHz
Distancia de transmisión				60	Km
Fibra acoplada	Fibra de modo único					ITU-T G.653

Nota: -10 a 60degC con flujo de aire de 1,5 m/s

Características ópticas

Parámetro	Símbolo	Min.	Typ.	Máx.	Unidad	Nota
Transmisor
Promedio lanzado Potencia	PO	-2		5	DBm	Nota (1)
Relación de extinción	ER	6			DB
Longitud de onda del centro	Λc	1470		1610	Nm
Espacio de longitud de onda del centro			20		Nm
Banda de espectro Anchura (RMS)	Σ			1,0	Nm
SMSR		30			DB
Transmisor OFF Potencia de salida	Pelusa			-40	DBm
TX Jitter (Pico-Pico)	Txj			0,1	UI
TX Jitter (RMS)	Txjrms			0,01	UI
Transmisor y Pena de dispersión	TDP			3,0	DB
Máscara de ojo de salida	Cumple con IEEE 0802.3ae
Receptor
Entrada óptica Longitud de onda	Λ	1270		1610	Nm
Sensibilidad del receptor				-22	DBm	Nota (2)
Saturación de entrada Potencia (sobrecarga)	Psat	-8			DBm
LOS Detectar- Potencia de ASSE	PA	-36			DBm
LOS Detectar- Deaser el poder	PD			-23	DBm
LOS Detectar histéresis	PHYS	2			DB

Nota:

1. La potencia de lanzamiento (AVG.) se acopla a una fibra de modo único con conector. (Antes de la vida)

2. Medido con señal de prueba de conformidad para BER = 10 ^-12.@10.3125Gbps, PRBS = 2 ^ 31-1, NRZ

Características eléctricas

Parámetro	Símbolo	Min.		Typ.	Máx.	Unidad	Nota
Transmisor
Línea diferencial Impedancia de entrada	Rin			100		Ohm
Datos diferenciales Columpio de entrada	VDT		300		700	MVp-p
Transmitir Desactivar Voltaje	Vdis		2		Vcc	V	LVTTL
Transmitir Habilitar Voltaje	Ven		Vee		Vee 0,8	V	LVTTL
Receptor
Datos diferenciales Columpio de salida	VDR		400		850	MVp-p	Nota (1)
LOS Salida Voltaje-Alto	VLOSH		Vee		Vee 0,8	V	LVTTL
LOS Salida Voltaje-Bajo	VLOSL		2		VccHOST	V	LVTTL

Nota: En terminación diferencial de 100 Ω.

Pin Descripción

Pin Description of 10Gb/s SFP CWDM 60km Transceiver

Pin	Símbolo	Nombre/Descripción	Nota
1	VEGET	Tierra del transmisor (común con la tierra del receptor)	1
2	PUNTUACIÓN	Falla del transmisor.	2
3	TDIS	Transmisor Desactivar. Salida láser desactivada en alta o abierta.	3
4	SDA	Línea de datos de interfaz en serie de 2 hilos	4
5	SCL	Línea de reloj de interfaz serie de 2 cables	4
6	MOD_ABS	Módulo Ausente. A tierra dentro del módulo	4
7	RS0	Seleccionar tasa 0	5
8	LOS	Pérdida de indicación de la señal. La lógica 0 indica el funcionamiento normal.	6
9	RS1	No se requiere conexión	1
10	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
11	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
12	RD-	Receptor DE DATOS invertidos fuera. AC Acoplado
13	RD	Receptor de datos no invertidos fuera. AC Acoplado
14	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
15	VCCR	Fuente de alimentación del receptor
16	VCCT	Transmisor Fuente de alimentación
17	VEGET	Tierra del transmisor (común con la tierra del receptor)	1
18	TD	Transmisor de datos no invertidos en. AC acoplado.
19	TD-	Transmisor DATOS Invertidos en. AC acoplado.
20	VEGET	Tierra del transmisor (común con la tierra del receptor)	1

Notas:

1. La falla TX es una salida de colector abierta, que debe levantarse con una resistencia de 4,7 K ~ 10 kΩ en la placa central a un voltaje entre 2,0 V y Vcc 0,3 V. La lógica 0 indica un funcionamiento normal; la lógica 1 indica una falla láser de algún tipo. En el Estado bajo, la salida se llevará a menos de 0,8 V.

2. TX Desactivar es una entrada que se utiliza para apagar la Salida Óptica del transmisor. Se tira hacia arriba dentro del módulo con una resistencia de 4,7 K ~ 10 kΩ. Sus Estados son:

Bajo (0 ~ 0,8 V): Transmisor encendido

(> 0,8 V, <2,0 V): indefinido

Alta (2,0 ~ 3,3 V): transmisor desactivado

Abierto: Transmisor Desactivado

3. MOD-DEF 0,1,2 es la definición de módulo pins. Deben levantarse con una resistencia de 4,7 K ~ 10 kΩ en la placa central. La Tensión de arrastre será VccT o VccR.

El módulo conecta a tierra el MOD-DEF 0 para indicar que el módulo está presente

MOD-DEF 1 es la línea de reloj de dos cables de interfaz serie para la identificación en serie

MOD-DEF 2 es la línea de datos de la interfaz serie de dos cables para la identificación en serie

4. LOS es una salida de colector abierto, que debe levantarse con una resistencia de 4,7 K ~ 10 kΩ en la placa central a un voltaje entre 2,0 V y Vcc 0,3 V. La lógica 0 indica el funcionamiento normal; la lógica 1 indica la pérdida de señal. En el Estado bajo, la salida se llevará a menos de 0,8 V.

5. Estos son la salida del receptor diferencial. Son líneas diferenciales de 100 Ω acopladas internamente a CA que deben terminarse con 100Ω (diferencial) en el usuario SERDES.

6. Estas son las entradas del transmisor diferencial. Son líneas diferenciales acopladas a CA con terminación diferencial de 100 Ω dentro del módulo.

Circuito de aplicación recomendado

Recommended Application Circuit of 10Gb/s SFP CWDM 60km Transceiver

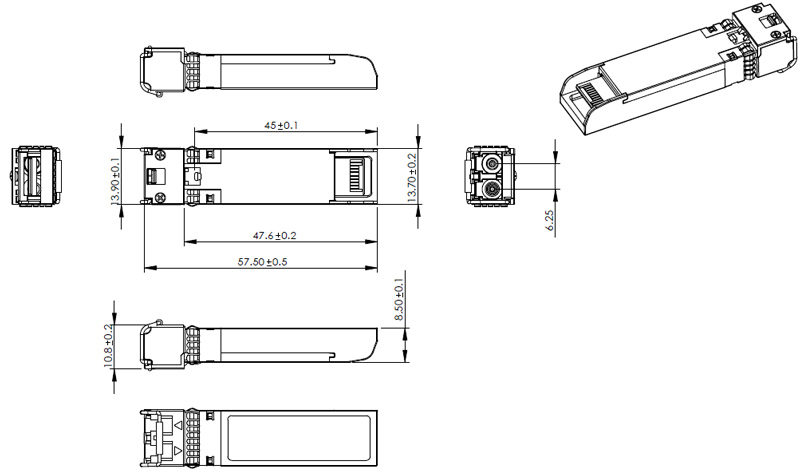

Dibujos de contorno (mm)

Outline Drawings (mm) of 10Gb/s SFP CWDM 60km Transceiver

Cumplimiento normativo

Característica	Referencia	Rendimiento
Desgoce electrostático (ESD)	IEC/EN 61000-4-2	Compatible con los estándares
Interferencia electromagnética (EMI)	FCC Parte 15 Clase B EN 55022 Clase B (CISPR 22A)	Compatible con los estándares
Seguridad ocular láser	FDA 21CFR 1040,10, 1040,11 IEC/EN 60825-1, 2	Producto láser Clase 1
Reconocimiento de componentes	IEC/EN 60950, UL	Compatible con los estándares
ROHS	2002/95/CE	Compatible con los estándares
EMC	EN61000-3	Compatible con los estándares
