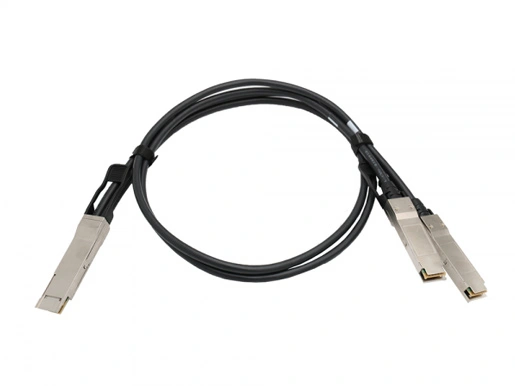

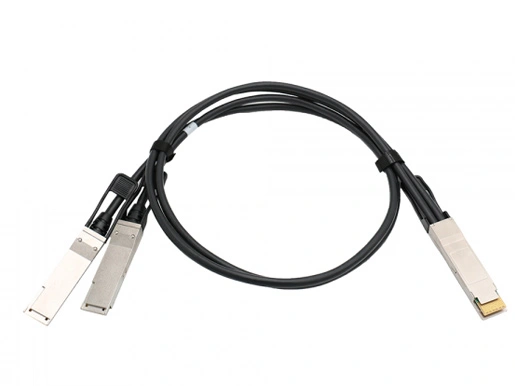

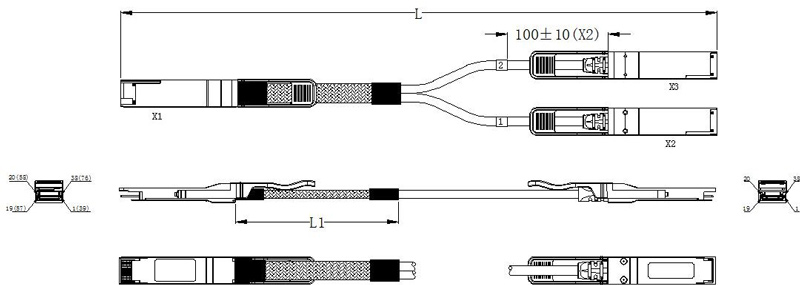

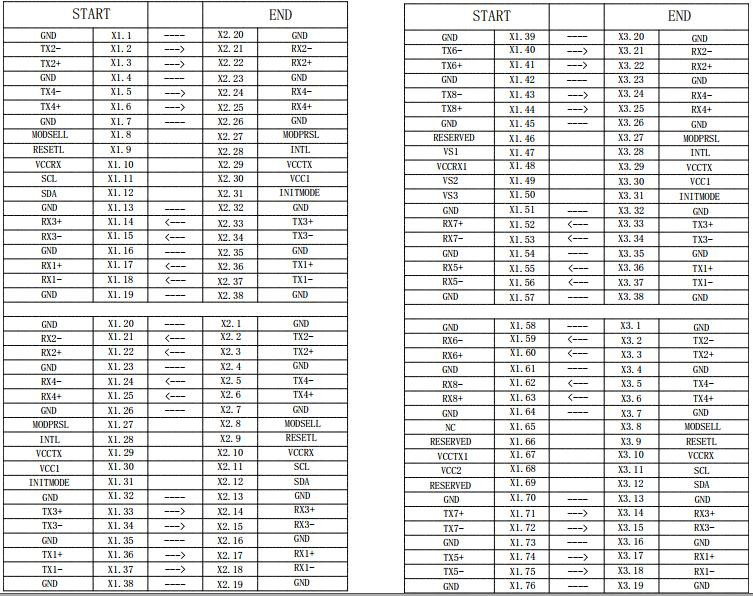

Cable de cobre de conexión directa pasivo 200G QSFPDD a 2x100G QSFP28

Diferencial

Impedancia

Cable de impedancia

105 + 5/-10Ω

Tiempo de ascenso de 25PS (20-80%).

Impedancia de la tarjeta del paddle

100 ± 10Ω

Impedancia de terminación del cable

100 ± 15Ω

Diferencial (entrada/salida)

Pérdida de retorno SDD11/SDD22

{16,5-2 √f 0,05 ≤f <4,1}

Pérdida de retorno (f)≥

{10.66-14log10 (F/5,5) 4,1 ≤f≤ 19}

Donde F es la frecuencia en GHz

La pérdida de retorno (f) es la pérdida de retorno en la frecuencia F

10MHz ≤f≤ 19GHz

Diferencial a

Common-Mode (Entrada/Salida)

Pérdida de retorno SCD11/SCD22

{22-(20/25.78) F 0,01 ≤f <12,89}

Pérdida de retorno (f)≥

{15-(6/25.78) F 12,89 ≤f≤ 19}

Donde F es la frecuencia en GHz

Return_loss(f) es la pérdida de retorno diferencial a modo común en la frecuencia F

10MHz ≤f≤ 19GHz

Común-Modo A

Modo común (entrada/salida)

Pérdida de retorno SCC11/SCC22

Pérdida de retorno (f)≥ 2dB 0,2, f≤ 19

Donde F es la frecuencia en GHz

Return_loss(f) es la pérdida de retorno de modo común a modo común en la frecuencia F

10MHz ≤f≤ 19GHz

Pérdida de inserción diferencial

(SDD21 Max.)

Pérdida de inserción diferencial máx. para TPa a TPb excluyendo

Accesorio de prueba

10MHz ≤f≤ 19GHz

F

AWG

1,25 GHz

2,5 GHz

5,0 GHz

7,0 GHz

10GHz

12,89 Ghz

30(1m) Max.

4,5 dB

5.4dB

6,3 dB

7,5 dB

8.5dB

10.5dB

30/28(3m) Max.

7,5 dB

9.5dB

12,2 dB

14,8 dB

18.0dB

21,5dB

26(3m) Max.

5,7 dB

7,2 dB

9,9 dB

11,9 dB

14,1 dB

16,5 dB

26/25(5m) Max.

7,8 dB

10.0dB

13.5dB

16.0dB

19.0dB

22,0 dB

Diferencial a

Modo común

Pérdida de conversión-diferencial

Inserción

Pérdida (SCD21-SDD21)

{10 0,01 ≤f <12,89}

Conversion_pérdida (F) - IL(f)≥

{27-(29/22) F 12,89 ≤f﹤ 15,7}

Donde F es la frecuencia en GHz

La pérdida de conversión (f) es el diferencial del ensamblaje del cable a la pérdida de conversión de modo común

IL(f) es la pérdida de iones del ensamblaje del cable

10MHz ≤f ≤ 19GHz

MDNEXT

(Diafonía de extremo cercano de múltiples perturbadores)

≥ 26dB @ 12,89 GHz

10MHz ≤f ≤ 19GHz

Nivel bajo

Resistencia de contacto

70 miliohmios Max. Desde la inicial.

EIA-364-23: Aplicar una tensión máxima de 20mV

Y una corriente de 100 mA.

Resistencia de aislamiento

10Mohm (min.)

EIA364-21: AC300V 1 minuto

Dieléctrico

Voltaje de retención

SIN disgregación disruptiva.

EIA-364-20: Aplicar un voltaje de 300VDC durante 1 minuto entre terminales adyacentes

Y entre terminales adyacentes y suelo.

Temp operativo. Rango

-20 °C A + 75 °C

Cable Rango de temperatura de funcionamiento.

Almacenamiento Temp. Rango

(En condición de empaquetado)

-40 °C a + 80 °C

Rango de temperatura de almacenamiento de cable

En condición embalada.

Ciclismo térmico

No alimentado

Sin evidencia de daño físico

EIA-364-32D, Método A, -25 a 90C, 100 ciclos, 15 min.

Pulverización de sal

48 horas de pulverización de sal después de la cáscara

Área corrosiva menos de 5%.

EIA-364-26

Gas que fluye mezclado

Pasar pruebas eléctricas por 3,1 después

Estresando. (Sólo para conector)

EIA-364-35 Clase II, 14 días.

Temp. Vida

Sin evidencia de daño físico

EIA-364-17C W/RH, calor húmedo 90 ℃ a 85% RH durante 500 horas y luego vuelva a ambiente

Cable de curva fría

4H, sin evidencia de daño físico

Condición: -20 ℃ ± 2 ℃, el diámetro del mandril es 6 veces el diámetro del cable.

Vibración

Pasa pruebas eléctricas

Por 3,1 después de estresarse.

Abrazadera y vibración por EIA-364-28E, TC-VII, prueba de condición letra D, 15 minutos en los ejes X, Y y Z.

Cable flexible

Sin evidencia de daño físico

Cable flexible 180 ° durante 20 ciclos (± 90 ° desde la posición nominal) a 12 ciclos por minuto con una carga de 1,0 kg aplicada a la cubierta del cable. Flexione en el área de arranque 90 ° en cada dirección desde vertical. Por EIA-364-41C

Retención del enchufe del cable en la jaula

90N Min.

Sin evidencia de daño físico

Fuerza para ser aplicado axialmente sin daños en la jaula. Por SFF 8661 2,1 Rev

Tire de la chaqueta del cable aproximadamente 1 pie detrás del enchufe del cable. No hay daños funcionales en el enchufe del cable por debajo de 90N.

Por SFF-8432 Rev 5,0

Retención de cables en el enchufe

90N Min.

Sin evidencia de daño físico

El enchufe del cable se fija con el cable a granel que cuelga verticalmente. Una carga axial 90N se aplica (gradualmente) a la camisa del cable y se mantiene durante 1 minuto. Por EIA-364-38B

Choque mecánico

Pasa pruebas eléctricas

Per 3,1 Tras estresarse.

Abrazadera y choque por EIA-364-27B, TC-G, 3 veces en 6 direcciones, 100g, 6MS.

Inserción del enchufe del cable

40N Max. (QSFP56)

Por SFF8661 Rev 2,1

Extracción del enchufe del cable

30N Max. (QSFP56)

Coloque la carga axial en el desenganche para desenganchar el enchufe.

Por SFF8661 Rev 2,1

Durabilidad

50 ciclos, no hay evidencia de daño físico

EIA-364-09, realice los ciclos de enchufe y desenchufe: Tasa de compañero de enchufe y receptáculo: 250 veces/hora. 50 veces para el módulo (CONECTOR A PCB)
