Sistema de suministro de energía solar IoT PoE: juego completo de panel solar de la batería de la Caja 8*1000M RJ45 PoE BT90W

Esta es una plataforma de energía inteligente de próxima generación, todo en uno, impulsada por energía solar, diseñada específicamente para sistemas de bajo voltaje en red en aplicaciones digitalizadas, fuera de la red y remotas. Con una posición única en el mercado, combina la generación de energía solar, el almacenamiento de energía de alta eficiencia, la salida de CC/PoE multivoltaje y la Red de Datos inteligente en un diseño modular compacto.

Alimentado por un controlador de carga solar MPPT patentado capaz de cargar hasta 20A, el sistema garantiza una recolección óptima de energía solar y una entrega de energía confiable. Es compatible con la gestión de energía de modo dual (Prioridad de cuadrícula/Prioridad solar) y cuenta con un módulo de suministro PoE de alta potencia incorporado (IEEE802.3af/AT/BT), resolver el desafío de larga data de entregar energía estable de 48V a dispositivos PoE de alto consumo, como cámaras PTZ, puentes inalámbricos y nodos de computación de borde.

Con conectividad 4G/5G integrada, la plataforma permite una comunicación perfecta entre LAN y sistemas en la nube, lo que permite monitoreo remoto, control en tiempo real e integración de dispositivos inteligentes en varias industrias. Los módulos opcionales admiten además la conversión de CA/CC, redes de fibra, expansión de sensores IoT y almacenamiento NVR, lo que lo hace ideal para su implementación en monitoreo de seguridad, detección ambiental, agricultura inteligente, infraestructura energética, y otros entornos desatendidos o con limitaciones de energía.

Diseñada con una construcción resistente, protección eléctrica multinivel y opciones de montaje flexibles, esta plataforma es la mejor opción para soluciones de red y energía fuera de la red confiables, escalables y sostenibles.

Características

Arquitectura altamente integrada

Este producto altamente innovador de alta tecnología integra el control de carga y descarga MPPT, salida simultánea de múltiples tensiones con protección de polaridad inversa, fuente de alimentación PoE, alimentación de copia de seguridad ininterrumpida EPS, intercambio de datos de red de área local, y gestión centralizada remota basada en la plataforma en la nube de flujos de datos y vídeo. Además, admite la expansión al modo de carga alimentado por la red.

Fuente de alimentación versátil

Utilizando los estándares de suministro de energía seguro PoE líderes en el mundo (IEEE 802. 3AF/AT/BT), el sistema también cuenta con puertos de CC para salida de corriente continua simultánea, que cubren un amplio rango de voltaje de CC 12V, 24V, 36V y 48V. Se puede agregar un módulo de conversión incorporado opcional para transformar la energía de CC a CA 110V-277V, cumpliendo completamente con los diversos requisitos de los dispositivos que operan a diferentes voltajes simultáneamente. Además, un módulo de control de doble interruptor integrado admite la conmutación automática entre los modos de prioridad de red y de prioridad solar, lo que permite una adaptación flexible a varios escenarios de aplicación.

Análisis en profundidad del sistema de conmutación inteligente

El sistema cuenta con un módulo de control de conmutación automático de modo dual integrado, que admite la conmutación inteligente entre las estrategias "Grid Priority-" y "-Priority Solar":

• Modo de prioridad de cuadrícula: Ideal para entornos con una red eléctrica estable, lo que garantiza un funcionamiento continuo y eficiente del dispositivo.

• Modo de prioridad solar: diseñado para aplicaciones de energía renovable o fuera de la red, priorizando el uso de energía limpia para lograr un suministro de energía bajo en carbono.

Esta solución combina una arquitectura de energía de doble ruta (CC CA) con un sistema de gestión de energía inteligente para superar los desafíos en la compatibilidad de voltaje en múltiples dispositivos. Al permitir el cambio automático entre estrategias de energía, ofrece una solución de energía altamente confiable y flexible para ciudades inteligentes, IoT industrial, estaciones base fuera de la red, Y más: maximizar la eficiencia de utilización de la energía al tiempo que respalda los objetivos ecológicos y bajos en carbono.

Monitoreo inteligente

Equipado con una pantalla OLED incorporada, el sistema presenta claramente corriente de carga/descarga en tiempo real, voltaje, potencia de carga, generación de energía diaria y acumulativa y alertas de fallas.
Los indicadores LED externos permiten a los usuarios verificar fácilmente el estado del dispositivo sin necesidad de abrir o elevar la unidad.
Para los modelos con un router 4G integrado, el estado operativo se transmite en tiempo real, resolviendo desafíos de instalación tradicionales como componentes excesivos, cableado enredado, y depuración compleja-proporcionando una verdadera experiencia plug-and-play.

Protección confiable:

El sistema ofrece 10 características integrales de protección de seguridad, que cubren:

• Sobrecarga

• Sobredescarga

• Activación de descarga profunda

• Reinicio repetido a batería baja

• Polaridad inversa

• Cortocircuito

• Sobrecorriente

• Sobretensión

• Sobrecarga

• Protección contra sobretensiones, rayos y sobretemperaturas

Estos garantizan una operación segura y confiable a largo plazo en diversas condiciones ambientales y eléctricas.

Expansión flexible

Diseñado con una arquitectura de hardware modular, el sistema se puede expandir fácilmente en diferentes tipos de modelos que admiten IoT, reconocimiento de IA, almacenamiento de video HD y más.
La plataforma de software admite tanto el control basado en la web como el acceso a aplicaciones móviles, y cumple completamente con los requisitos de suministro de energía y transmisión de datos en entornos independientes o remotos.

Amplia aplicación

Este sistema es ampliamente aplicable en sectores como:

• Prevención de incendios forestales

• Mitigación de desastres geológicos

• Monitoreo ambiental

• Sistemas de seguridad

• Gestión agrícola

• Conservación del agua

• Operaciones de petróleo y gas

• Infraestructura energética

• Telecomunicaciones

Proporciona una solución de energía eficiente, estable e independiente adaptada a las diversas necesidades de la industria.

Características

Rendimiento del puerto

• Proporciona puertos PoE 802.3BT de 8 × 100/1000M, cada uno de los cuales admite una salida independiente de hasta 90W

• Proporciona 1 × 12V 5A DC puerto de salida de potencia

• Proporciona 1 × 24V 5A o 36V 5A DC puerto de salida de potencia

• Proporciona una salida de 1 × EPS 12V 3A para una fuente de alimentación ininterrumpida para pasarelas y enrutadores 4G

• Proporciona 1 × 35A MC4 puerto de entrada solar

• Proporciona un puerto de entrada de 1 × CA 110V-277V para el módulo de alimentación de CA, convirtiendo a una salida de CC 36V (el módulo de CA se vende por separado)

Fuente de Alimentación inteligente PoE

• Equipado con puertos RJ45 2 × 100/1000Base-TX que admiten Salida de alta potencia BT PoE de hasta 90W por puerto, ideal para alimentar cámaras PTZ de visión nocturna IR de 3 ''-9'' sistemas de radiodifusión pública, y otros dispositivos de alta demanda.

• Funciona con divisores PD-end a salida de 5V, 12V, 24V y 48V, resolviendo completamente los desafíos de transmisión y potencia al aire libre.

• Admite la transmisión PoE a más de 150 metros, eliminando los límites de distancia entre los dispositivos y permitiendo que los paneles solares se instalen en ubicaciones ricas en sol, mientras que los dispositivos finales permanecen en áreas sombreadas.

Rendimiento de carga y descarga

• Admite entrada de panel fotovoltaico de hasta 300W, con control constante de corriente y voltaje para evitar paradas de energía. Incluso cuando la entrada supera los 300W, el sistema funciona de forma segura a 300W.

• Corriente de carga: 20A

• Potencia total de salida de carga: 15A

Configuración de la batería 12V: potencia de salida máxima 180W / 15A

Configuración de la batería 24V: potencia de salida máxima 360W / 15A

Carga de rejilla completamente automática (modo de luz de calle, módulo de CA requerido)

• Amplio rango de entrada AC: 110V-270V

• Salida DC: 36V 150W corriente constante/voltaje constante

• Admite modos de prioridad de red o de prioridad solar

Tecnología de carga y descarga inteligente de alta eficiencia

• Utiliza una verdadera tecnología de carga/descarga MPPT en línea para 100% la eficiencia de seguimiento solar, logrando un seguimiento de máxima potencia (MPP), mejorando el rendimiento de carga hasta en 25%.

• Carga que limita la corriente: evita la sobrecarga regulando el exceso de corriente de entrada durante la luz solar brillante o varios paneles de alta potencia.

• Descarga síncrona: Permite la energía híbrida tanto de la batería como de la solar con luz débil, prolongando la vida útil de la batería y optimizando el uso de energía.

• Carga con poca luz: utiliza algoritmos inteligentes para aprovechar la energía incluso en Condiciones nubladas o lluviosas, extendiendo el tiempo de ejecución de la batería.

• Recarga automática durante la descarga: La batería se recarga al mediodía cuando se cumplen los criterios de voltaje solar, incluso después de la descarga parcial (por ejemplo, al 97%).

• Modo de carga de red automática: admite la carga enchufable del módulo de red.

• Canales de salida de potencia dual: 12V + 24V o 12V + 36V

Protecciones de seguridad

• Identificación automática: operación Plug-and-play sin restricciones de secuencia de encendido.

• Protección de polaridad inversa: evita daños por cableado incorrecto (solar/carga).

• Protección contra sobrecarga/sobredescarga: circuito de protección de batería PCM de doble nivel.

• Carga/descarga cronometrada: evita el reinicio del dispositivo causado por las fluctuaciones matutinas.

• Autoactivación de la batería: La tecnología EMD de bajo voltaje de 0V revive las baterías de descarga profunda.

• Protección contra altas temperaturas: Apagado automático por sobrecalentamiento o mal funcionamiento del panel.

• Protección de corriente inversa: Previene el reflujo de la batería durante la noche o con poca luz.

• Monitoreo de control de temperatura: Ajusta la velocidad del ventilador según la temperatura del sistema.

• Carga MPPT optimizada: Asegura una larga vida útil de la batería.

• Actualización manual del sistema: admite actualizaciones de firmware local a través de USB

Pantalla OLED de alta precisión

• Cuenta con una pantalla OLED de 0,96 pulgadas para una visualización de datos clara e intuitiva.

• Monitoreo del panel solar: Muestra el voltaje del panel solar en tiempo real y la energía de carga.

• Monitoreo de la batería: muestra el voltaje actual de la batería y la capacidad de la batería como porcentaje.

• Control de carga: Muestra el consumo total de energía de los dispositivos conectados.

• Alertas de Falla de Carga: Alertas visuales para condiciones de sobrecorriente, sobretensión y cortocircuito.

• Alertas de entrada solar: Muestra advertencias de sobretensión solar, fallo del sensor de temperatura NTC y sobrecalentamiento del sistema.

• Estadísticas de energía en tiempo real: muestra automáticamente la generación de energía diaria y acumulativa después de que finaliza la carga.

• Monitoreo de temperatura del host: Muestra la temperatura en tiempo real de la unidad principal (requiere un modelo integrado de puerta de enlace y un software de plataforma en la nube para la visualización de PC/móvil).

Indicadores DE ESTADO LED externos

• Indicadores LED 8 × F8 en el recinto para:

• Estado del panel solar

• Salud del sistema anfitrión

• Batería y niveles de carga/descarga

• Visible sin abrir el recinto

• LED de estado 4G: Potencia, señal 4G, transmisión de datos LAN

Plataforma IoT Cloud-Monitoreo y gestión remota(Modelo de puerta de enlace requerido)

• Muestra la generación de energía solar acumulativa y diaria

• Mostrar estados operativos: arranque, descarga de sincronización, baja generación de energía, carga, descarga, activación

• Monitor:

• Voltaje solar, corriente de carga/potencia

• Voltaje y porcentaje de la batería

• Diagnóstico de fallas: sobretensión, sobrecorriente, cortocircuito, falla NTC, sobre-temp

• Temperatura ambiente y del anfitrión en tiempo real

• Operaciones remotas: Encender/Apagar la carga

• Integración de secuencias de vídeo: ver imágenes remotas con almacenamiento de PC local

• Administración de acceso basada en roles: Administrar grupos de usuarios y permisos a nivel de proyecto de forma remota

Expansión flexible-Integración específica de la industria

• Plataforma de energía solar PoE altamente integrada que combina módulos de control, energía y redes

• Personalizable para:

• Almacenamiento NVR + HDD

• Redes inalámbricas LTE

• Sensores IoT

• Módulos de datos agrícolas

• Admite la integración de múltiples sensores: temperatura, humedad, elevación, nivel de agua, velocidad del viento, vibración, radar, etc.

• Admite carga de datos de vídeo/audio/control en tiempo real para una gestión unificada

• Opciones personalizadas: múltiples paquetes de baterías, paneles solares externos, etc.

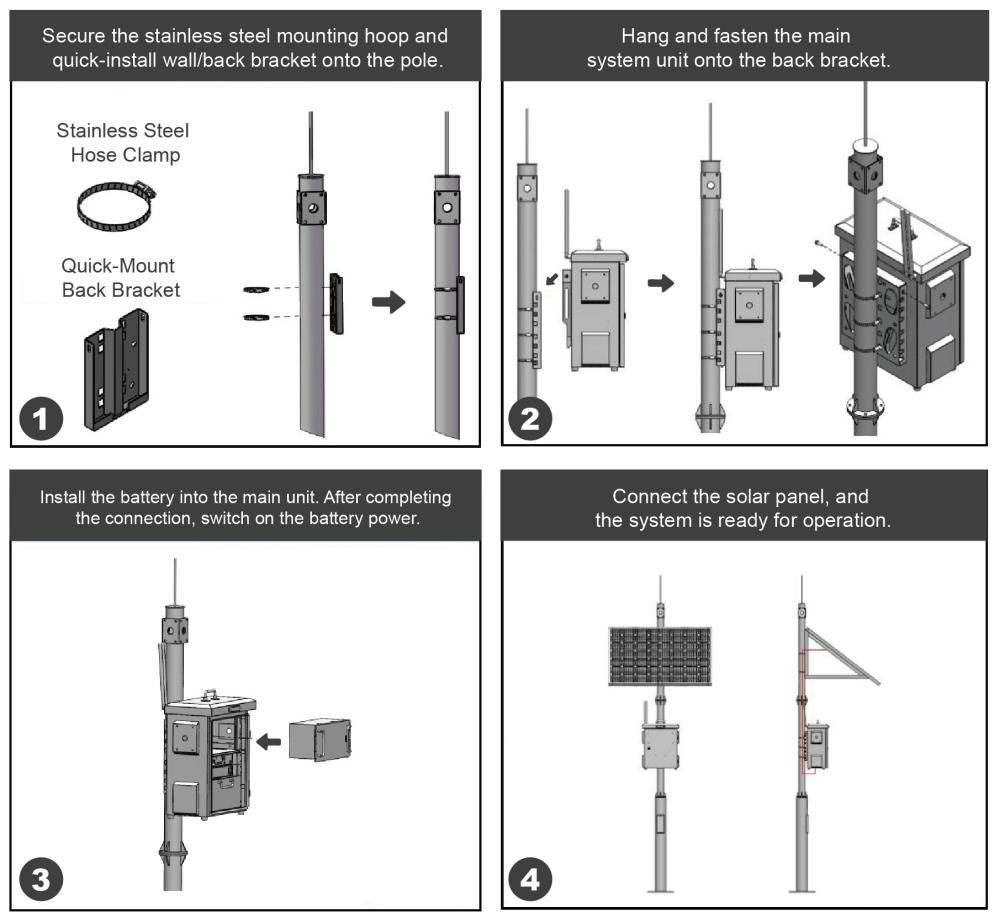

Instalación rápida-Arquitectura distribuida

• El nuevo diseño modular/distribuido reduce el tiempo de instalación al 60%

• Recorta las necesidades laborales a la mitad

• Simplifica los reemplazos y el mantenimiento posventa

Paneles solares de alta eficiencia

• 36V 300W panel solar monocristalino

• Eficiencia de la celda hasta 21%

• Tolerancia de potencia: ± 5%

• Vidrio templado de alta transmitancia 93% (ultra claro, hierro bajo)

• Marco de aluminio anodizado: resistente a la corrosión, resistente al desgaste, alta dureza

• Soportes:

• Carga de viento: 2400 Pascal

• Carga de nieve: 5400 Pascal

• 25 años de vida útil

• Producción 90% a los 10 años

• Producción 80% a los 25 años

• Certificado por IEC, TUV y otras autoridades internacionales

Sistema avanzado de almacenamiento de energía

• Estándar: batería de litio ternaria de grado automotriz 24V / 2.5kWh

• El volumen y el peso son 25% de baterías equivalentes de plomo-ácido

• 1200 + ciclos con> 80% capacidad de retención

• 5-7 años de vida útil (4 × más largo que el plomo-ácido)

• Diseño térmico seguro: mitiga el riesgo de sobrecalentamiento o explosión

• Temperatura de funcionamiento: -0 °C a 55 °C

• Modelos de baja temperatura disponibles para el despliegue en clima frío

• Opcional: IP67-rated recinto de acero inoxidable de grado militar, sumergible hasta 30 días sin daños

Módulos de expansión personalizables

• Módulo de fibra montado en rack (caja de terminales de 4 puertos)

• Módulo inversor Montado en Rack: 24V DC in / 110V-240V AC out, 500W

• Módulo de CA montado en Rack: AC110V-277V in / DC36V fuera, 150W

• PoE-Módulos de alarma Audio/visual conectados

• Altavoces accionados por PoE

Rendimiento estable y confiable

• La unidad principal presenta un bajo consumo de energía y un recinto metálico de acero galvanizado. Para entornos más duros o corrosivos, se encuentran disponibles recintos opcionales de aleación de aluminio o acero inoxidable para garantizar la durabilidad.

• Equipado con disipación de calor activa, asegurando una operación estable a largo plazo.

• Los paneles solares cumplen con las normas de calidad ISO9001 y las certificaciones EU CE/TÜV.

• Las baterías cumplen con los estándares internacionales de envío marítimo UN38.3 y MDS.

• El Sistema completo cumple plenamente con las normas de seguridad CE, FCC y RoHS, lo que ofrece un funcionamiento fiable y seguro.

Escenarios de aplicación

• Ideal para una amplia gama de aplicaciones, incluyendo:

• Vigilancia de seguridad

• Prevención de incendios forestales

• Agricultura inteligente

• Monitoreo ambiental

• Petróleo y gas

• Red eléctrica

• Conservación del agua

• Mitigación de desastres geológicos

• Sistemas de campus

• Fábricas

• Zonas escénicas

• Sitios remotos o desatendidos

Desarrollo personalizado específico de la industria

Diseñado con una arquitectura de IoT abierta, El sistema admite una integración profunda con varias plataformas de gestión de la industria para construir un ecosistema de gestión de energía inteligente y eficiente.

A través de interfaces API estandarizadas y módulos de conversión de protocolo, puede conectarse sin problemas con:

• Sistema de gestión integrado de IoT

• Sistema DE GESTIÓN fotovoltaica inteligente

• Sistema integral de gestión de la eficiencia energética

• Sistema de control de iluminación inteligente

• Plataformas de videovigilancia AI

• Plataformas de Gestión de Recursos Hídricos

Esto permite la Interoperabilidad de Datos, el monitoreo centralizado y el control inteligente en diversos sistemas.

Información del pedido

Módulos de expansión opcionales
