Interruptor de montaje en rack industrial Capa 3 24x100/100/1000M RJ45, enlace ascendente 4x1G/2,5G SFP

Puerto fijo

24x100/100/1000Base-T RJ45

4x1G/2,5G/10GBase-X SFP

Puerto de gestión

1xRJ45 Puerto de la consola (115200, 8, N,1)

1 2,0 xUSB para la configuración y actualización de firmware

Estándar

Ethernet 10Base-T 802,3 IEEE

Ethernet IEEE 802.3u 100Base-TX

Ethernet IEEE 802.3ab 1000Base-T

Ethernet IEEE 802.3z 1000Base-X

Control de flujo y contrapresión IEEE802.3x

Protocolo de árbol de expansión IEEE 802.1D

Protocolo de árbol de expansión rápida IEEE 802,1 W

IEEE 802.1Q VLAN

ITU-T G.8032 ERPS

Control de red de autenticación de Puerto IEEE 802.1X

IEEE 802.1ab LLDP

IEEE 802.3ad LACP

Indicadores LED

P (indicador de potencia)

Apagado: el dispositivo está apagado o fallado; Encendido: el dispositivo encendido es normal

S (Indicador de estado del sistema)

Parpadeo: inicialización del dispositivo; Encendido: dispositivo en funcionamiento normal

USB (Indicador de Estado USB) Verde

Off: unidad flash USB NO INSERTADA o no detectada por el dispositivo

Encendido: La unidad flash USB es detectada por el dispositivo

Blinking: el dispositivo está leyendo y escribiendo datos desde la unidad flash USB

ALM (Indicador de estado de falla) Rojo

Off: Dispositivo en estado normal de trabajo; Encendido: Alarma de falla

1-24 (Indicadores de puertos de cobre) Verde

Desactivado: puertos de enlace hacia abajo; encendido: puertos de enlace hacia arriba; parpadeo: datos en TX/RX

1-24 (Indicadores de velocidad de cobre) Amarillo

Apagado: puertos a 10/100M; Encendido: puertos a 1000M

25-28 (Indicadores de puertos de fibra) Verde

Desactivado: puertos de enlace hacia abajo; encendido: puertos de enlace hacia arriba; parpadeo: datos en TX/RX

Parámetro de potencia

Voltaje de entrada

36-75VDC, 100 ~ 240VAC, entrada de alimentación redundante 1 1

Corriente de entrada

1A DC/AC entrada Max

Consumo de energía total

Carga completa ≤ 32W

Conector

Bloque de terminales extraíble de 2*2 pines (DC/DC)

3-PIN AC socket(AC/AC)

Protección de polaridad inversa

Apoyo

Protección de sobretensión

Apoyo

Protección de sobrecorriente

Apoyo

Funciones de la capa 2

Agregación portuaria

Admite agregación de puertos GE

Admite agregación de 2.5GE

Soporte 10GE agregación

Soporte de agregación estática

Soporte de agregación dinámica LACP

Hasta 64 grupos de agregación y hasta 8 puertos por grupo

Características del puerto

Soporte de control de flujo IEEE802.3x,

Contadores de interfaz de apoyo,

Aislamiento del puerto de apoyo,

Reflejo de Puertos (uno a uno, muchos a uno)

Detección de bucle de soporte (basado en Puerto; basado en VLAN)

Admite la supresión de tormentas de transmisión (transmisión; multidifusión desconocida; unidifusión desconocida)

Mac-Gestión de tablas de direcciones

Soporte DE GESTIÓN estática de direcciones Mac

Soporte de gestión dinámica de direcciones Mac

Soporte de filtrado de dirección Mac

Soporte MAC límite basado en el puerto y VLAN

Soporte MAC flapping basado en el puerto y VLAN

VLAN

Modo de acceso de soporte; modo de soporte de maletero; modo de soporte híbrido

VLANClasificación

VLAN basada en Mac; VLAN basada en IP; VLAN basada en protocolo

GVRP

Modo normal; Modo fijo; Modo prohibido

QinQ

QinQ basado en Puerto

QinQ basado en VLAN (apilamiento de VLAN; mapeo de VLAN)

QinQ basado en flujo

LLDP

LLDP (protocolo de descubrimiento de capa de enlace)

Protocolo de red de anillo

IEEE802.1D-STP de apoyo

IEEE802.1W-RSTP de apoyo

IEEE802.1S-MSTP de apoyo

Admite protocolo G.8032 ERPS, anillo único, anillo secundario y anillo principal

Tiempo de recuperación ≤ 20ms

Multicast L2

IGMP espiando

Soporte IGMP snooping

Dirección del grupo

Dirección del Grupo de Apoyo

Funciones de seguridad

ACL

ACL estándar IP

MAC extender ACL

Extender IP ACL

IPv6 ACL

QoS

Apoye la clase de QoS, comentando

Soporte SP, programación de colas WRR

Límite de tarifas basado en puertos de entrada

Límite de tarifas basado en puertos de salida

Soporte de QoS basado en políticas

802.1X

Control de acceso al puerto

Control DE ACCESO Mac-Dirección

Servidor RADIUS

Puerto-Seguridad

Puerto-seguridad

Guardia de fuente IP

Puerto IP/enlace MAC

Cheque ARP

Soporte ARP-check y filtrado de paquetes ARP para usuarios ilegales

Control de acceso

Soporte Telnet/SSH/HTTP/HTTPS control de acceso de usuario

Funciones de gestión y mantenimiento

Gestión de usuarios

Protección de contraseña de apoyo

Gestión de autorización de usuario de Soporte

SNMP

Compatible con la versión SNMP V1/V2C/V3

Gestión Web

Gestión Web

Soporte HTTP V1.1

Soporte HTTPS

Gestión de CLI

Gestión de la línea de comandos de Consola/Telnet

Rmon

Soporte de alarma RMON (monitoreo remoto)

Actualización de firmware

Actualización del firmware

Detección de fallas

Ping/Tracerout

Jadeo agonizante

Función de transceptor óptico DDM de apoyo

Detección de cable

Soporte de detección de cable de puerto de cobre

NTP

Protocolo de tiempo de red

Syslog/Debug

Syslog/Debug

Syslog envía a tres servidores

Importación/exportación de configuración

Soporte de importación/exportación remota FTP/TFTP

Soporte de importación/exportación USB

Gestión dual de la partición

Soporte de doble partición de conmutación

Funciones del protocolo de aplicación

Esnote Dhcp

Puerto de confianza de espionaje DHCP

Soporte de configuración de identificación remota/circuito-id

Opción DHCP-82

Cliente DHCP

Soporte cliente DHCP

Servidor Telnet

Servidor de soporte Telnet

Cliente Telnet

Soporta cliente telnet

Servidor SSH

Soporte de servidor SSH

TACS

Soporte TACACS (controlador de acceso terminal accede al sistema de control)

Flujo

Soporte de análisis de tráfico de red

TFTP

Soporte de cliente TFTP

Funciones DE LA CAPA 3

ARP

Mesa ARP envejecimiento

IPv4 / IPv6

Enrutamiento estático

ECMP

Soporte ECMP (enrutamiento multiruta de igual costo)

Soporta la configuración de ECMP Max Next-hop

Capacidad de soporte de configuración equilibrada

Política de ruta

Prefijo IPv4-Lista

VRRP

Protocolo de redundancia del router virtual

Especificación del protocolo de enrutamiento

RIP

RIPv1/V2

OSPFv2

OSPFv2

BGP4

BGP4, BGP Enrutamiento recursivo ECMP

Apoyo para ver el número de vecinos y el estado de arriba/abajo

IS-IS

IS-ISv4

Entrada de enrutamiento

13K

Características de conmutación

Capacidad de conmutación

128Gbps

Tasa de reenvío de paquetes

190,4 Mpps

Tabla de direcciones MAC

16K

VLAN

4K

Tampón

12Mbit

Retraso de reenvío

<5us

Marco Jumbo

Soporte 10Kbytes

MDX/MIDX

Apoyo

Perro guardián

Apoyo

Estructura mecánica

Protección del caso

IP40

Método de instalación

Rack montable

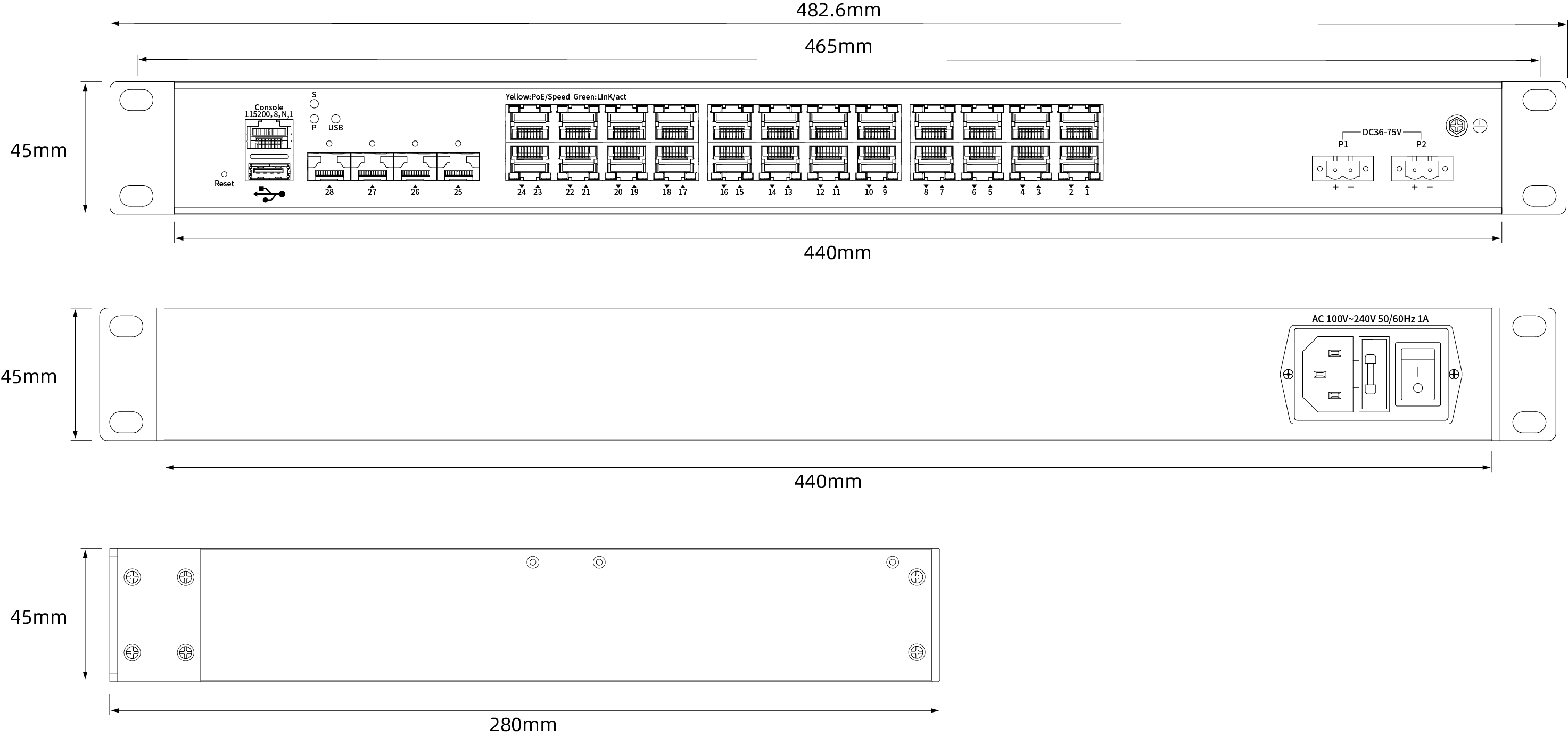

Dimensión (W x D x H)

440x45x280mm

Peso

5,4 kg

Entorno operativo

Temperatura de funcionamiento

-40 °C ~ + 75 °C

Temperatura de almacenamiento

-40 °C ~ + 85 °C

Humedad relativa

Humedad de operación: 10%-90% RH; Humedad de almacenamiento: 5%-95% RH

Estándar industrial

EMS

Protección contra sobretensiones de potencia: IEC 61000-4-5 DC: 6KV/6KV (8/20US)

Protección contra sobretensiones de Ethernet: IEC 61000-4-5 6KV/2KV(10/700us)

RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m

EFT: IEC 61000-4-4 4K/2K

CS: IEC 61000-4-6 10V

ESD: IEC 61000-4-2

Contacto: 8K; Aire: 15K

EMI

FCC Parte 15B Clase A

Choque

IEC 60068-2-27

Caída libre

IEC 60068-2-32

Vibración

IEC 60068-2-6

Certificación

CCC/CE/UKCA/RoHS/REACH/FCC

MTBF

200.000 horas

Garantía

3 años

IRSL3M-04X24G-ADU-L

Interruptor Ethernet gestionado industrial L3 con montaje en rack

Puertos RJ45 24x100/100/1000M, puertos SFP 4x1G/2,5G/10G

Entrada de alimentación redundante de 1 1, 36-75 VCC y 100 ~ 240 VCA
