Caja inteligente híbrida de IoT solar: módulo de interruptor gestionado por electricidad de red de control solar (8GE PoE/Port1

LA-SB600EH-G0208PB-Z Smart Box solar es un producto de desarrollo propio altamente integrado con energía solar, IoT, comunicación, PoE y tecnologías inteligentes de operación y mantenimiento. Sirve al Sistema Integrado de corriente débil de nueva energía digital y se destaca como la primera caja de sistema de suministro de energía solar de la industria con funciones integrales, gestión inteligente y amplia aplicación.

Esta caja integra tecnologías como control de generación de energía solar, GE y control de batería disge, conmutación y gestión de datos de red y fuente de alimentación PoE multiprotocolo. Usando 4G/5G y fibra óptica para la transmisión de datos, integra dispositivos de control de terminales de diferentes industrias en la plataforma de generación de energía, lo que permite aplicaciones innovadoras en entornos sin red y sin energía.

Adopta la tecnología PSE multifuncional para resolver problemas de suministro de energía para varios dispositivos PoE. Con tecnología avanzada y materiales de alta calidad, convierte eficientemente la energía solar, lo que garantiza la seguridad y la estabilidad. La caja ofrece protección IP55, protección contra rayos incorporada y una plataforma unificada para monitoreo inteligente, informes de alarmas y mantenimiento remoto. Es una solución integral para aplicaciones al aire libre como monitoreo de seguridad, agricultura inteligente y sistemas de conservación de agua.

Características

Diseño integrado: Caja Al-in-one

● Integración del controlador solar, fuente de alimentación, IoT, comunicaciones de red, PoE y O & M inteligente en una sola caja.

Instalación inalámbrica: 4G/5G, Solar

● Flexible para encontrarse con un lugar especial donde sin cable de alimentación y cable de fibra óptica archivado.

Solar inteligente: Controlador solar integrado

● Monitoreo remoto para el estado del panel solar y la batería. Y controlar la batería GE y disge.

Intelligent O & M: Software de gestión

● Monitoreo en tiempo real y operación remota y mantenimiento.

Respetuoso del medio ambiente: Energía solar y ahorro de energía:

● Aprovechar al máximo la energía natural, reduciendo la contaminación ambiental y la dependencia de la energía tradicional.

Alta protección: diseño industrial real

● Protección IP55 y cerrador de lámina galvanizada resistente, protección contra voltaje y corriente, protección contra rayos, operación estable y confiable en un entorno duro.

Funciones

Gestión inteligente de la Caja

● Soporte de control de temperatura inteligente, control automático del ventilador a través del ajuste de temperatura.

● Admite monitoreo de red y voltaje de red y pantalla de corriente; recopila automáticamente sobre voltaje, bajo voltaje y sobre la información de alarma de corriente, y controla de forma remota el interruptor a la ejecución automática.

● Admite el monitoreo del Estado SPD a través de una inspección contraindicada.

● Soporte de detección de temperatura y humedad y visualización de parámetros.

● Soporte de detección de estado de encendido/apagado de la puerta de la caja.

● Admite la conexión entre la iluminación y la puerta, la puerta se abre, la iluminación se enciende; la puerta se cierra, la iluminación se apaga.

● Soporte de detección de entrada de agua y alarmas de informe automático.

Administración de suministro de energía

● Soporte de fuente de alimentación 4 * DC12V, control de un solo canal, puede encender/Apagar remotamente la alimentación, admite la protección automática de sobrecorriente y cortocircuito y los informes de alarma.

● Soporte de fuente de alimentación 1xDC24V, puede encender/apagar la alimentación de forma remota, admite la protección automática de sobrecorriente y cortocircuito y los informes de alarma.

● Soporte de fuente de alimentación 1xAC24V, puede encender/apagar la alimentación de forma remota, admite la protección automática de sobrecorriente y cortocircuito y los informes de alarma.

Gestión de cantidad de puertos serie y conmutadores

● Soporte 2x 485/232 puerto serie, 4x cantidad de interruptor DI/DO.

● Admite encender/Apagar remotamente el puerto serie, cambiar la cantidad y detectar y mostrar el estado.

● Soporte de puerto serie TX, detección de tráfico RX.

● Admite velocidad en baudios de puerto serie, bit de inicio, bit de verificación, bit de parada, control de flujo, así como TCP IP, número de puerto y otra configuración de contenido de encapsulación Ethernet para permitir la transmisión transparente de datos de puerto serie.

● Admite luces indicadoras para indicar el estado de conexión del puerto serie y la cantidad del interruptor.

● Admite interfaz de protocolo de dispositivos externos conectados al puerto serie (Personalización)

Gestión de la batería

● Soporte de detección de Ging de batería.

● Soporte de detección de desactivación de la batería.

● Soporte de protección contra sobretensiones de batería.

● Protección a baja temperatura, Ging/szing se detiene cuando la temperatura está por debajo del límite inferior.

● Protección de alta temperatura, Ging/szing se detiene cuando la temperatura es más alta que el límite superior.

Gestión de red de conmutación

● Admite la gestión de interfaces Ethernet, puede encender/Apagar remotamente las interfaces.

● Admite la configuración de MTU, garantiza una transmisión estable y confiable de grandes marcos de datos.

● Control de flujo de apoyo y ajustar automáticamente la tasa de ocurrencia.

● Soporte VLAN.

● Soporte de dirección MAC whitelist, autenticación de acceso seguro.

● Soporte de estadísticas de tráfico portuario.

● Admite administración PoE y consulta y muestra el parámetro de voltaje, corriente y potencia de la fuente de alimentación PoE. Port1-2 soporte IEEE802.3bt 90W. Port3-4 admite la configuración del modo remoto de 24V/48VPoE. Port5-8 compatible con la identificación automática del protocolo IEEE802.3af/AT.

Gestión de red 4G

● Admite la visualización remota del estado 4G, como la dirección adquirida, la banda de frecuencia del módulo, el estado de la señal, el tráfico de enlace ascendente y de enlace descendente.

● Admite Configuración de prioridad de red: Prioridad 4G/prioridad de interfaz cableada

● Apoya tanto la transmisión empresarial como la gestión de datos.

● Admite la modificación manual de la información de APN.

● Soporte de detección de presencia de tarjeta SIM.

Gestión Solar

● Soporte para leer y mostrar el voltaje, la corriente y la potencia de los paneles solares.

● Admite recoger el voltaje min/MAX de la batería, MIN/MAX Ging/disging actual, MAX/MIN Ging/szing Power, Ging/szing ampere-hours, generación de Energía y consumo de energía en el día.

● Admite días de operación del dispositivo de lectura, tiempos de descarga excesiva y tiempos completos.

● Admite protección de conexión inversa de la batería, protección de baja temperatura de la batería (deje de Ging/szing cuando la temperatura sea inferior al límite inferior de Ging/szing), protección de alta temperatura de la batería (dejar de Ging/szing cuando la temperatura es más alta que el límite superior de Ging/szing), y protección contra sobretensiones.

● Informes de alarma de falla de apoyo, tales como: Batería (plomo-ácido) no se puede detectar, conexión inversa del panel solar, punto de operación del panel solar sobre voltaje, entrada fotovoltaica sobre voltaje, la potencia de entrada fotovoltaica es demasiado grande, la potencia de carga es demasiado grande o carga sobre la corriente, cortocircuito de carga, bajo voltaje, Batería sobre voltaje, batería desactivada, etc.

Gestión del sistema

● Soporte de gestión de nombre de usuario y contraseña.

● Soporte de visualización de versiones de software y hardware

● Soporte de actualización remota de firmware y configuración.

● Soporte reinicio remoto.

● Soporte de configuración de fábrica.

● Soporte NTP.

Aplicación

● Ampliamente aplicado al monitoreo de seguridad, prevención de incendios forestales, agricultura inteligente, monitoreo ambiental, petróleo, electricidad, conservación del agua, prevención de desastres geológicos, lugares escénicos y varios entornos desatendidos.

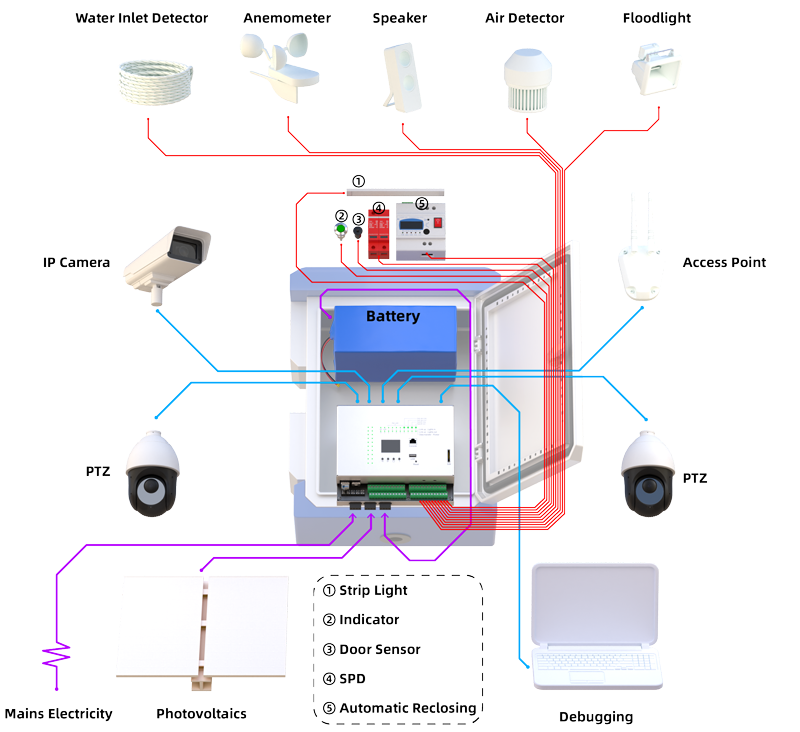

Diagrama de aplicación
