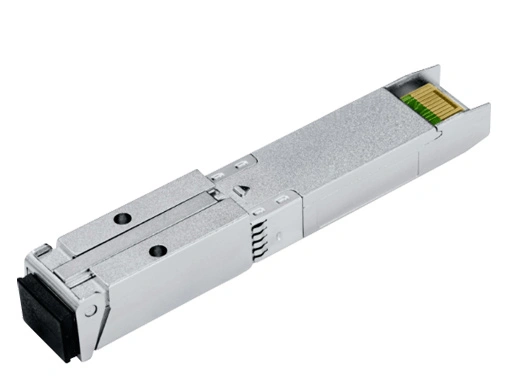

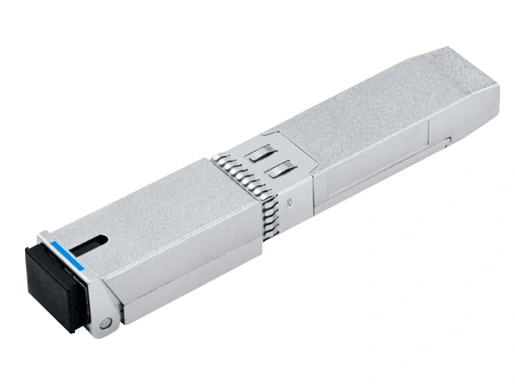

LA-GPON-ONU-34-20B-I GPON ONUPaloCon paquete de pequeño factor de forma enchufable (SFP), que integra una función de transceptor óptico bidireccional y una función de GPON MAC. Al conectarse directamente al equipo local del cliente (CPE) con el puerto estándar de SFP, proporciona un 1.244 asimétrico Gbps aguas arriba/2.488 Gbps aguas abajo GPON enlace ascendente al CPE sin necesidad de una fuente de alimentación separada, soporta un sofisticado sistema de gestión ONT, incluyendo alarmas, aprovisionamiento, Funciones DHCP e IGMP para una solución de IPTV independiente en la ONT.
LA-GPON-ONU-34-20B-I se adapta perfectamente a los equipos de comunicaciones existentes, proporcionando a los proveedores de servicios una actualización fluida de GPON, disminuye enormemente los costos de instalación de implementar el acceso de fibra en MDU.
Características
● Compatible con SFP MSA
● Notificación DE ESTADO DE ENLACE PON
● Conector SC APC Simplex
● Cumple con las especificaciones de FSAN G.984.2
● Soporte de notificación de Dying Gasp
● Clase B
● Diagnóstico digital SFF-8472 Cumple
● Transmisión de hasta 20km
● Temperatura de la caja de funcionamiento: -40 °C a 85 °C
● Identificador de ubicación del suscriptor (SLID)
● Presupuesto de enlace de 28 dB
Cumplimiento normativo
Característica | Estándar | Rendimiento |
Disco electrostático (ESD) a los pasadores eléctricos | Método MIL-STD-883E 3015,7 | Clase 1 (>500V para Pines de datos, >2000V para otros pines) |
Disco electrostático (ESD) a la Receptáculo LC dúplex IEC 61000-4-2 | IEC 61000-4-2 | Compatible con los estándares |
Interferencia electromagnética (EMI) | FCC Parte 15 Clase B EN55022 Clase B (CISPR 22B) | Compatible con los estándares |
Inmunidad | IEC 61000-4-3 | Compatible con los estándares |
Seguridad ocular láser | FDA 21CFR 1040,10 y 1040,11 EN60950, EN (IEC) 60825-1, 2 | Compatible con el producto láser Clase I |
RoHS | 2011/65/CE | Cumple con los estándares |
Calificaciones máximas absolutas
Cabe señalar que la operación de cualquier clasificación máxima absoluta individual puede causar daños permanentes a este módulo.
Parámetro | Símbolo | Min | Typ. | Máx. | Unidad | Notas |
Voltaje de funcionamiento | Vcc | 3,14 | 3,3 | 3,6 | V |
|
Temperatura de almacenamiento | Ts | -40 |
| 85 | ℃ |
|
Humedad relativa de funcionamiento | RH | 15 |
| 85 | % | 1 |
Notas:
1. sin condensación
Entorno operativo recomendado
Las acterísticas eléctricas y ópticas a continuación se definen en este entorno operativo, sin especificar de otro modo
Parámetro | Símbolo | Min | Typ. | Máx. | Unidad | Notas |
Funda de funcionamiento Temperatura | Parte superior | -40 |
| 85 | ℃ |
|
Total Tx y Rx Corriente de suministro | ICC |
| 600 |
| MA |
|
Disipación de poder | PD |
| 2
|
| W |
|
Tasa de bits (Tx) | BR |
| 1244,16 |
|
|
|
Tasa de bits (Rx) | BR |
| 2488,32 |
|
|
|
Distancia de transmisión | TD |
|
| 20 | Km |
|
Módulo Inicializar el tiempo | T_Inicial |
|
| 70 | S | 1 |
Serie de dos hilos Frecuencia de reloj de interfaz | F_serial_reloj |
|
| 80 | Khz |
|
Notas:
1. Sugiera que no acceda a I2C hasta que se complete la inicialización del módulo
Características eléctricas
Parámetro | Símbolo | Min | Typ. | Máx. | Unidad | Notas |
Transmisor |
Datos diferenciales Voltaje de entrada | VIN, P-P | 100 |
| 1000 | MVPP | 1 |
Diferencial de entrada Impedancia | ZIN |
| 100 |
| Ω | 2 |
Receptor |
Salida diferencial Voltaje |
| 370 |
| 1000 | MV | 3 |
Salida de detección de señal Alto voltaje | VSD_Alto | 2,4 |
|
| V | 4 |
Salida de detección de señal Baja tensión | VSD_Bajo | 0 |
| 0,8 | V | 5 |
Salida DE DATOS aumento Y tiempo de caída | TR/TF |
| 160 |
| PS |
|
Notas:
1. TXD /-. Acople AC.
2. TXD /-.
3. Salida CML, CA acoplada (0,1 mF)
4. LVTTL con resistencia interna de 1kW pull up. Se inserta ALTA cuando la amplitud de datos de entrada está por encima del umbral.
5. LVTTL. Se desafirma BAJO cuando la amplitud de datos de entrada está por debajo del umbral.
Características ópticas
Parámetro | Símbolo | Min | Typ. | Máx. | Unidad | Notas |
Transmisor |
Longitud de onda del centro Rango | ΛC | 1290 | 1310 | 1330 | Mm | 1 |
Salida media Potencia | P0UT | 0,5 |
| 5 | DBm |
|
Salida media Potencia (láser apagado) | P0UT-OFF |
|
| -40 | DBm |
|
Modo lateral Relación de supresión | SMSR | 30 |
|
| DB |
|
Anchura espectral (-20dB) | Λ20 |
|
| 1 | Nm |
|
Relación de extinción | ER | 10 |
|
| DB | 1 |
Elevación óptica y Tiempo de caída (20%-80%) | TR/TF |
|
| 250 | PS |
|
Generación Jitter | JG |
|
| 250 | PS |
|
Transmisor de salida E | Cumple con G.984.2 Figura 3 |
Receptor |
Longitud de onda del centro Rango | ΛC | 1480 | 1490 | 1500 | Mm |
|
Sobrecarga |
| -8 |
|
| DBm |
|
Sensibilidad (Temperatura de la habitación BOL) | Senador | -28 |
|
| DBm | 3 |
Detección de señal Nivel de afirmación | SDA |
|
| -29 | DBm |
|
Detección de señal Nivel de desaserción | SDD | -45 |
|
| DBm |
|
Histéresis | PSDA-SDD | 0,5 |
| 6 | DB |
|
1310nm Tx a 1490nm Rx diafonía |
|
|
| -47 | DB |
|
1555nm Rx a Aislamiento 1490nm |
| 30 |
|
| DB |
|
(1550-1560nm) Ext a 1490 aislamiento Rx |
| 34 |
|
| DB |
|
Reflexión trasera @ 1310nm |
|
|
| -12 | DB |
|
Reflexión trasera @ 1490nm |
|
|
| -27 | DB |
|
Reflectancia Rx |
|
|
| -20 | DB |
|
1530nm a Aislamiento de 1490nm Rx |
| 7 |
|
| DB |
|
1539nm a Aislamiento de 1490nm Rx |
| 22 |
|
| DB |
|
1625nm a Aislamiento de 1490nm Rx |
| 22 |
|
| DB |
|
1310nm Tx a 1490nm Rx diafonía |
| - | - | -47 | DB |
|
1555nm Rx a Aislamiento 1490nm |
| 30 | - | - | DB |
|
Notas:
1. Medido por el paquete Ethernet con carga útil aleatoria.
2. 4kHz a 10MHz
3. Medido con paquete Ethernet con carga útil aleatoria y ER = 8.2dB, BER = 10-10.

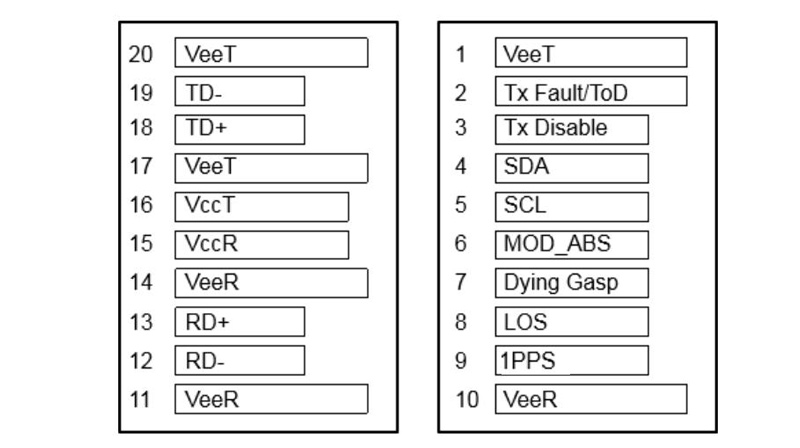

Definiciones de Pin
Pin | Símbolo | Lógica | Descripción | Notas |
1 | VeeT | NA | Módulo transmisor de tierra | 3,6 |
2 | Tx Falla/ToD | LVTTL-OT | Tx Falla/hora del día | 85 |
3 | TX_DISABLE | LVTTL-I | Cierre del transmisor | 6 |
4 | SDA | LVTTL-I/O | Línea de datos de interfaz en serie de 2 cables (MOD-DEF2) | 2, 7 |
5 | SCL | LVTTL-I | Reloj de interfaz serie de 2 cables (MOD-DEF1) | 2, 7 |
6 | MOD_ABS | NA | Módulo Ausente, conectado a VeeT o VeeR en el módulo |
|
7 | GASP TYING | Entrada analógica | Indicador de mensaje de jadeo muerto, bajo activo Este pin se ha conectado directamente a MAC IC en el módulo | 3, 4, 5, 7 |
8 | LOS | LVTTL-O | Pérdida de la señal |
|
9 | 1PPS | LVTTL-O | 1 pulso por segundo |
|
10 | VeeR | NA | Módulo receptor de tierra |
|
11 | VeeR | NA | Módulo receptor de tierra |
|
12 | RXD- | CML-O | Receptor de salida de datos invertidos |
|
13 | RXD | CML-O | Receptor de salida de datos no invertidos |
|
14 | VeeR | NA | Módulo receptor de tierra |
|
15 | VCCR | NA | Módulo Receptor 3,3 V Suministro |
|
16 | VCCT | NA | Módulo transmisor 3,3 V Suppl |
|
17 | VeeT | NA | Módulo transmisor de tierra |
|
18 | TXD | CML- | Entrada de datos no invertida del transmisor, CML, 100ohm Impedancia diferencial |
|
19 | TXD- | CML-I | Transmisor de entrada de datos invertidos, CML, diferencial de 100Ohm Impedancia |
|
20 | VeeT | NA | Módulo transmisor de tierra |
|
Notas:
1. El modo de fábrica por defecto es Tx Fault. Para aplicaciones de tipo Small Celll, durante la activación/aprovisionamiento, será un software configurado para ToD.
2. Este PIN es un pasador de salida de colector/drenaje abierto y se tirará hacia arriba con 4,7 Ohms K-10K a un Host_Vcc en la placa central.
3. IN7 puede apoyar la función de jadeo moribundo. La función Dying Gasp es administrada por software. Si el software desactiva la función de jadeo, ignore el voltaje de entrada PIN7. Si el software habilita la función, voltaje de entrada PIN7 por debajo del umbral de voltaje Dying Gasp Assert, el módulo notificará el jadeo agonizante PLOAM a OLT.
4. Desayer el umbral de voltaje de jadeo 1,5 V (típico), una vez que el software permite morir jadp, mientras tanto la entrada pin7 está por debajo de este umbral, activará la función de jadeo agonizante, el transceptor se reiniciará.
5. El dispositivo anfitrión mantendrá la energía en el módulo ONU durante al menos 10ms durante la caída de la fuente de alimentación.
6. El proceso de nueva línea de la ONU incluye la sinonización del enlace descendente y del enlace ascendente, la autenticación y la liberación de la configuración, etc., normalmente tarda> = 5 segundos
7. Transceptor de potencia completa en la necesidad 80s. Cualquier VISITA DE I2C. etc. Debe funcionar después de este período de encendido.
Información EPROM

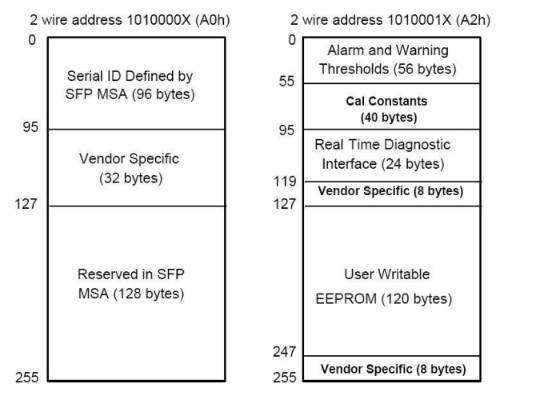

Diagrama EEPROM
Contenido de memoria EEPROM (A0h)
Addr. | Tamaño de campo (bytes) | Nombre del campo | Hexagonal | Descripción |
0 | 1 | Identificador | 03 | Transceptor SFP |
1 | 1 | Ext. Identificador | 04 | MOD4 |
2 | 1 | Conector | 01 | SC |
3-10 | 8 | Transceptor | 00 00 00 00 00 00 00 00 00 | 2, 7 |
11 | 1 | Codificación | 03 | NRZ |
12 | 1 | BR, Nominal | 0C | 1.244Gbps |
13 | 1 | Reservado | 00 | 3, 4, 5, 7 |
14 | 1 | Longitud (9um)-km | 14 | 20(km) |
15 | 1 | Longitud (9um) | C8 | 200(100m) |
16 | 1 | Longitud (50um) | 00 | No es compatible con MMF |
17 | 1 | Longitud (62.5um) | 00 | No es compatible con MMF |
18 | 1 | Longitud (cobre) | 00 | No soporte de cobre |
19 | 1 | Reservado | 00 |
|
20-35 | 16 | Nombre del proveedor | 53 4F 55 52 43 45 50 48 4F 54 4F 4E 49 43 53 20 | “FS“(ASCII) |
36 | 1 | Reservado | 00 |
|
37-39 | 3 | Proveedor OUI | 00 00 00 |
|
40-55 | 16 | Vendedor PN | 53 50 53 33 34 32 34 54 48 50 54/45 44 46 50 20 20 | “GPON-ONU-34-20BI”(ASCII) |
56 a 59 | 4 | Proveedor Rev | Xx 20 20 | ASCII(“30 31 20 20” significa revisión 1,0) |
60-61 | 2 | Longitud de onda | 05 1E | Tx longitud de onda: 1310nm |
62 | 1 | Reservado | 00 |
|
63 | 1 | CC_BASE | XX | Compruebe La suma del byte 0-62
|
64-65 | 2 | Opciones | 00 1A | 64 = 0x00, reservado 65 = 0x1A, TX_DISABLE/ Compatible con TX_FAULT/RX_LOS |
66 | 1 | BR, Max | 00 |
|
67 | 1 | BR, Max | 00 |
|
68-83 | 16 | Proveedor SN | Xx Xx | ASCII |
84-91 | 8 | Código de Fecha | Xx 20 20 | Año (2 bytes), Mes (2 bytes), Día (2 Bytes) |
92 | 1 | Tipo de monitoreo de diagnóstico | 68 | Cumple con SFF-8472 V10.3 Calibrado internamente Tipo de medición de potencia recibida -Potencia media |
93 | 1 | 93 | F0 | Diagnósticos (Alarma opcional/banderas de advertencia) Monitoreo suave TX_FAULT Implementado. Monitoreo suave RX_LOS Implementado |
94 | 1 | Cumplimiento SFF-8472 | 05 | Indica la revisión de SFF-8472 con la que el transceptor cumple. El valor depende de las características del módulo. |
95 | 1 | CC_EXT | XX | Compruebe La suma del byte 64-94 |
96-255 | 64 | Proveedor específico |
|
|
Contenido de memoria EEPROM (A2h)
Addr. | Tamaño del campo (Bytes) | Nombre del campo | Hexagonal | Descripción |
0 | 00 | 2 | Alarma alta Temp | 5F 00 | 95 °C |
2 | 02 | 2 | Alarma baja Temp | CE 00 | -50 °C |
4 | 04 | 2 | Alerta Temp | 5A 00 | 90 °C |
6 | 06 | 2 | Alerta de baja temperatura | D3 00 FB 00 | -45 ℃ |
8 | 08 | 2 | Alarma alta tensión | 8C A0 | 3,6 V |
10 | 0A | 2 | Alarma de baja tensión | 75 30 | 3,0 V |
12 | 0C | 2 | Alto voltaje de advertencia | 88 B8 | 3,5 V |
14 | 0E | 2 | VWarning de baja 3,6 de voltaje | 79 18 | 3,1 V |
16 | 10 | 2 | Alarma alta sesgo | AF C8 | 90mA |
18 | 12 | 2 | Alarma baja sesgo | 00 00 | 0mA |
20 | 14 | 2 | Alerta advertencia | 88 B8 | 70mA |
22 | 16 | 2 | Bias de baja advertencia | 00 00 | 0mA |
24 | 18 | 2 | TX Potencia Alta Alarma | F6 77 | 8dBm |
26 | 1A | 2 | TX Potencia baja alarma | 15 F7 | -2,5 dBm |
28 | 1C | 2 | TX potencia alta advertencia | C3 C6 | 7dBm |
30 | 1E | 2 | Advertencia baja de potencia TX | 1B A7 | -1.5dBm |
34 | 22 | 2 | Alarma baja de potencia RX | 00 08 | -31dBm |
36 | 24 | 2 | Advertencia de alta potencia RX | 09 CF | -6dBm |
38 | 26 | 2 | Advertencia baja de potencia RX | 00 0A | -30dBm |
40-45 | 8-2D | 6 | Dirección MAC | Xx | Dirección MAC |
46-55 | 2E-37 | 10 | Reservado | 00….000 | Reservado |
56 | 38 | 4 | Calibración RX_PWR(4) | 00 00 00 00 00 | Calibración RSSI de 4 ° pedido Coeficiente |
60 | 3C | 4 | Calibración RX_PWR(3) | 00 00 00 00 00 | 3er Orden de calibración RSSI Coeficiente |
64 | 40 | 4 | Calibración RX_PWR(2) | 00 00 00 00 00 | 2 ° orden de calibración RSSI Coeficiente |
68 | 44 | 4 | Calibración RX_PWR(1) | 3F 80 00 00 | Coeficiente de calibración RSSI de primer orden |
72 | 48 | 4 | Calibración RX_PWR(0) | 00 00 00 00 00 | 0 ° orden RSSI Coeficiente de calibración |
76 | 4C | 2 | Calibración TX_I (Pendiente) | 01 00 | Pendiente para la calibración de sesgo |
78 | 4E | 2 | Calibración TX_I(Offset) | 00 00 | Offset para calibración de sesgo |
80 | 50 | 2 | Calibración TX_PWR (pendiente) | 01 00 | Pendiente para calibración de potencia TX |
82 | 52 | 2 | Calibración TX_PWR(Offset) | 00 00 | Offset para calibración de potencia TX |
84 | 54 | 2 | Calibración T (pendiente) | 01 00 | Pendiente PARA LA templaturecalibración |
86 | 56 | 2 | Calibración T(Offset) | 00 00 | Offset para Temperaturecalibración, en Unidades de 256ths C |
88 | 58 | 2 | Calibración V (pendiente) | 01 00 | Pendiente para la calibración de VCC |
90 | 5C | 3 | Reservado | 00 00 00 | Reservado |
95 | 5F | 1 | Checksum | XX | Checksum |
Especificación de Diagnóstico Digital (A2h)
Dirección de datos | Parámetro | Rango | Exactitud |
96-97 | Temperatura | De-40 a 85/0 ~ 85 °C | ± 5 °C |
98-99 | Voltaje Vcc | 0 a Vcc | ± 5% |
100-101 | Actual sesgo | 0 a 100mA (nota) | ± 10% |
102-103 | Potencia TX | 0,5 a 5dBm | ± 3dB |
104-105 | Potencia RX | -28 a-8dBm | ± 3dB |
Nota: Solo para modo continuo

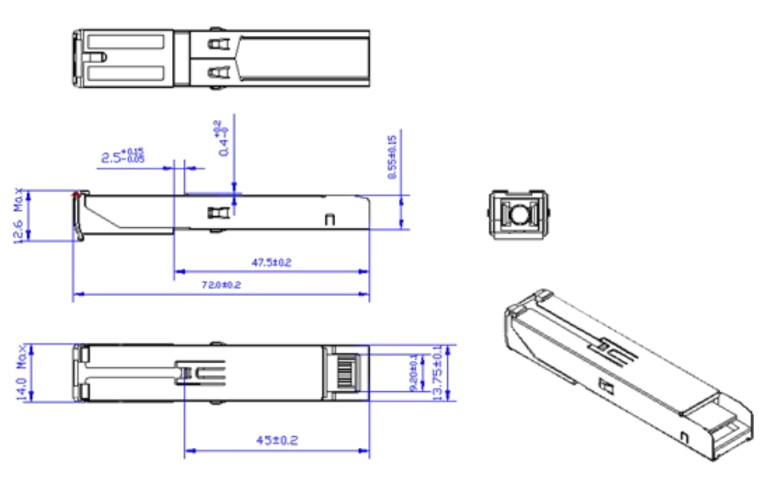

Dibujo mecánico Diagrama
Circuito de fuente de alimentación recomendado de Host Board

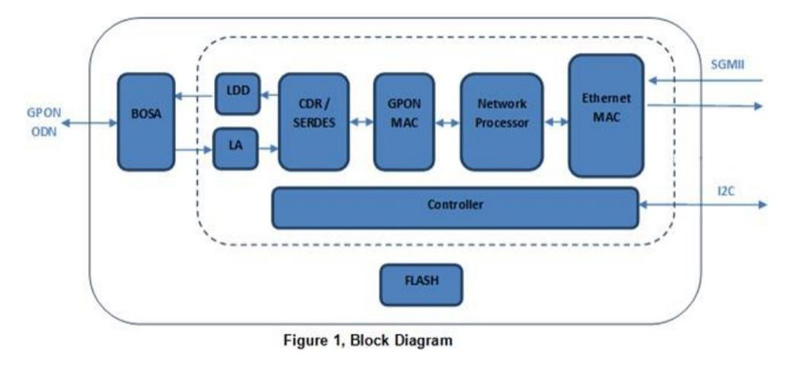

Bloque Diagrama
Aplicación
● GPON ONT
● FTTx y backhaul inalámbrico
● Acceso MDU/MTU
