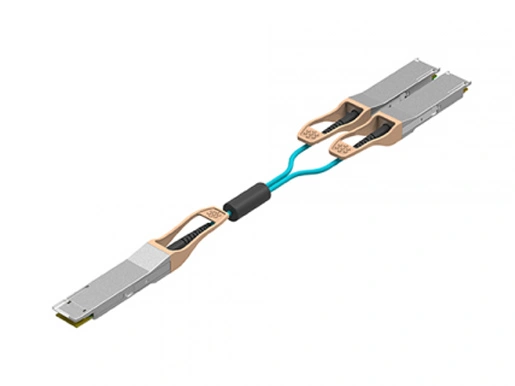

Cable óptico activo 200G QSFP-DD SR8 a 2x100GBASE QSFP28 SR4

Tensión de suministro

Vcc

-0,3

3,6

V

Voltaje de entrada

Vin

-0,3

Vcc + 0,3

V

Temperatura de almacenamiento

Tst

-20

85

°C

Temperatura de funcionamiento del caso

Parte superior

0

70

°C

Humedad (sin condensación)

Rh

5

95

%

Tensión de suministro

Vcc

3,13

3,3

3,47

V

Temperatura de la caja de funcionamiento

Tca

0

70

°C

Velocidad de datos por carril

Fd

25,78125

Gbps

Humedad

Rh

5

85

%

Disipación de poder

PM

2

2,5

W

Radio de la curva de la fibra

Rb

3

Cm

Entrada diferencial

Impedancia

Zin

90

100

110

Ohmios

Salida diferencial

Impedancia

Zout

90

100

110

Ohmios

Entrada diferencial

Amplitud de voltaje

AAmplitud

ΔVin

300

1100

MVp-p

Salida diferencial

Amplitud de voltaje

ΔVout

500

800

MVp-p

Sesgado

Sw

300

PS

Error de Bit Rate1

BER

E-12

Nivel de lógica de entrada High2

VIH

2,0

VCC

V

Nivel de lógica de entrada Low2

VIL

0

0,8

V

Nivel de lógica de salida High3

VOH

VCC-0.5

VCC

V

Nivel de lógica de salida Low3

VOL

0

0,4

V

Transmisor

Longitud de onda del centro

Λc

840

850

860

Nm

-

Anchura espectral RMS

Δλ

-

-

0,6

Nm

-

Potencia de lanzamiento promedio,

Cada carril

Paño

-8,4

-

2,4

DBm

-

Modulación óptica

Amplitud

(OMA), cada carril

OMA

-6,4

3

DBm

-

Transmisor y

Dispersión

Cierre del ojo (TDEC),

Cada carril

TDEC

4,3

DB

Relación de extinción

ER

3

-

-

DB

-

Lanzamiento promedio

Poder de APAGADO

Transmisor, cada carril

-30

DB

-

Coordenadas de la máscara ocular:

X1, X2, X3, Y1, Y2, Y3

VALORES DE LA ESPECIFICACIÓN

{0,3, 0,38, 0,45, 0,35, 0.41.0.5}

Relación de aciervo = 5x10-5

Receptor

Longitud de onda del centro

Λc

840

850

860

Nm

-

Receptor estresado

Sensibilidad en OMA

-5,2

DBm

1

Promedio máximo

Potencia en el receptor,

Cada carril

Entrada, cada carril

2,4

DBm

-

Promedio Mínimo

Potencia en el receptor,

Cada carril

-10,3

DBm

Reflectancia del receptor

-12

DB

-

LOS Assert

-30

DBm

-

LOS De-Assert - OMA

-7,5

DBm

-

LOS Histéresis

0,5

DB

-

1

GND

Módulo de tierra

1

2

CML-I

Tx2-

Transmisor de entrada de datos invertidos

3

CML-I

Tx2

Entrada de datos no invertida del transmisor

4

GND

Módulo de tierra

1

5

CML-I

Tx4-

Transmisor de entrada de datos invertidos

6

CML-I

Tx4

Entrada de datos no invertida del transmisor

7

GND

Módulo de tierra

1

8

LVTTL-I

MODSEIL

Seleccionar módulo

2

9

LVTTL-I

ResetL

Restablecimiento del módulo

2

10

VCCRx

3,3 V receptor fuente de alimentación

11

LVCMOS-I

SCL

Reloj de interfaz serie de 2 cables

2

12

LVCMOS-I/O

SDA

Datos de interfaz serie de 2 cables

2

13

GND

Módulo de tierra

1

14

CML-O

RX3

Receptor de salida de datos no invertidos

15

CML-O

RX3-

Receptor de salida de datos invertidos

16

GND

Módulo de tierra

1

17

CML-O

RX1

Receptor de salida de datos no invertidos

18

CML-O

RX1-

Receptor de salida de datos invertidos

19

GND

Módulo de tierra

1

20

GND

Módulo de tierra

1

21

CML-O

RX2-

Receptor de salida de datos invertidos

22

CML-O

RX2

Receptor de salida de datos no invertidos

23

GND

Módulo de tierra

1

24

CML-O

RX4-

Receptor de salida de datos invertidos

25

CML-O

RX4

Receptor de salida de datos no invertidos

26

GND

Módulo de tierra

1

27

LVTTL-O

ModPrsL

Módulo presente, interno bajado a GND

28

LVTTL-O

Intl

La salida de la interrupción debe levantarse en el tablero del host

2

29

VCCTx

Fuente de alimentación del transmisor 3,3 V

30

VCC1

Fuente de alimentación 3,3 V

31

LVTTL-I

Modo LP

Modo de baja potencia

2

32

GND

Módulo de tierra

1

33

CML-I

Tx3

Entrada de datos no invertida del transmisor

34

CML-I

Tx3-

Transmisor de entrada de datos invertidos

35

GND

Módulo de tierra

1

36

CML-I

Tx1

Entrada de datos no invertida del transmisor

37

CML-I

Tx1-

Transmisor de entrada de datos invertidos

38

GND

Módulo de tierra

1

1

GND

Módulo de tierra 1

2

CML-I

Tx2-

Transmisor de entrada de datos invertidos

3

CML-I

Tx2

Entrada de datos no invertida del transmisor

4

GND

Módulo de tierra 1

5

CML-I

Tx4-

Transmisor de entrada de datos invertidos

6

CML-I

Tx4

Entrada de datos no invertida del transmisor

7

GND

Módulo de tierra 1

8

LVTTL-I

MODSEIL

Módulo Seleccionar 2

9

LVTTL-I

ResetL

Módulo Reset 2

10

VCCRx

3,3 V receptor fuente de alimentación

11

LVCMOS-I/O

SCL

2-cable reloj de interfaz serie 2

12

LVCMOS-I/O

SDA

2-cable de datos de interfaz serie 2

13

GND

Módulo de tierra 1

14

CML-O

RX3

Receptor de salida de datos no invertidos

15

CML-O

RX3-

Receptor de salida de datos invertidos

16

GND

Módulo de tierra 1

17

CML-O

RX1

Receptor de salida de datos no invertidos

18

CML-O

RX1-

Receptor de salida de datos invertidos

19

GND

Módulo de tierra 1

20

GND

Módulo de tierra 1

21

CML-O

RX2-

Receptor de salida de datos invertidos

22

CML-O

RX2

Receptor de salida de datos no invertidos

23

GND

Módulo de tierra 1

24

CML-O

RX4-

Receptor de salida de datos invertidos

25

CML-O

RX4

Receptor de salida de datos no invertidos

26

GND

Módulo de tierra 1

27

LVTTL-O

ModPrsL

Módulo presente, interno bajado a GND 2

28

LVTTL-O

Intl

La salida de la interrupción debe levantarse en la placa de host 2

29

VCCTx

3,3 V Transmisor Fuente de alimentación

30

VCC1

Fuente de alimentación 3,3 V

31

LVTTL-I

Modo de entrada

Modo de inicialización; En aplicaciones QSFP heredadas, el teclado InitMode se llama LPMODE 2

32

GND

Módulo de tierra 1

33

CML-I

Tx3

Entrada de datos no invertida del transmisor

34

CML-I

Tx3-

Transmisor de entrada de datos invertidos

35

GND

Módulo de tierra 1

36

CML-I

Tx1

Entrada de datos no invertida del transmisor

37

CML-I

Tx1-

Transmisor de entrada de datos invertidos

38

GND

Módulo de tierra 1

39

GND

Módulo de tierra 1

40

CML-I

Tx6-

Transmisor de entrada de datos invertidos

41

CML-I

Tx6

Entrada de datos no invertida del transmisor

42

GND

Módulo de tierra 1

43

CML-I

Tx8-

Transmisor de entrada de datos invertidos

44

CML-I

Tx8

Entrada de datos no invertida del transmisor

45

GND

Módulo de tierra 1

46

Reservado

Para uso futuro

47

VS1

Módulo Vender Específico 1

48

VCCRx1

Fuente de alimentación 3,3 V

49

VS2

Módulo Vender Específico 2

50

VS3

Módulo Vender Específico 3

51

GND

Módulo de tierra 1

52

CML-O

RX7

Receptor de salida de datos no invertidos

53

CML-O

RX7-

Receptor de salida de datos invertidos

54

GND

Módulo de tierra 1

55

CML-O

RX5

Receptor de salida de datos no invertidos

56

CML-O

RX5-

Receptor de salida de datos invertidos

57

GND

Módulo de tierra 1

58

GND

Módulo de tierra 1

59

CML-O

RX6-

Receptor de salida de datos invertidos

60

CML-O

RX6

Receptor de salida de datos no invertidos

61

GND

Módulo de tierra 1

62

CML-O

RX8-

Receptor de salida de datos invertidos

63

CML-O

RX8

Receptor de salida de datos no invertidos

64

GND

Módulo de tierra 1

65

NC

N0 Conectar

66

Reservado

Para uso futuro

67

VCCTx1

Fuente de alimentación 3,3 V

68

VCC2

Fuente de alimentación 3,3 V

69

Reservado

Para uso futuro

70

GND

Módulo de tierra 1

71

CML-I

Tx7

Entrada de datos no invertida del transmisor

72

CML-I

Tx7-

Transmisor de entrada de datos invertidos

73

GND

Módulo de tierra 1

74

CML-I

Tx5

Entrada de datos no invertida del transmisor

75

CML-I

Tx5-

Transmisor de entrada de datos invertidos

76

GND

Módulo de tierra 1
