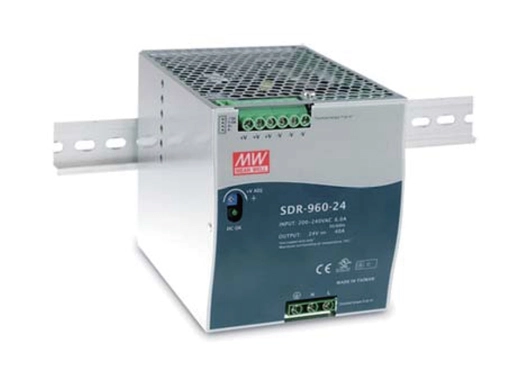

Name: 960W de salida única industrial DIN RAIL con función PFC
Brand: Lanao Communication Technology Limited.
Availability: InStock

960W de salida única industrial DIN RAIL con función PFC

NDR-Serie 960

Entrada de CA 180 ~ 264VAC only130 % de capacidad de carga de Pico 1 Diseño delgado de 10mm Cumplimiento de la función PFC activa incorporada para EN61000-3-2 94% de alta eficiencia y baja disipación de potencia.

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

Características

● Solo 180 de entrada AC ~ 264VAC

● 130% capacidad de carga máxima

● Diseño delgado de 110mm

● Cumplimiento de la función PFC activa incorporada para EN61000-3-2

● 94% de alta eficiencia y baja disipación de potencia

● Protecciones: cortocircuito/sobrecarga/sobretensión/sobretemperatura

● Enfriamiento por convección de aire libre

● Circuito limitador de corriente constante incorporado

● Se puede instalar en el carril DIN TS-35/7,5 o 15

● UL508 (equipo de control industrial) Aprobado

● EN61000-6-2(EN50082-2) Nivel de inmunidad industrial

● Uso compartido actual hasta 3840W(3 + 1)

● Contacto de relé DC OK incorporado

● 100% prueba de quemado a carga completa

● 3 años de garantía

MODELO		SDR-960-24	SDR-960-48
SALIDA	Voltaje DC	24V	48V
	CALIFICACIÓN ACTUAL	40A	20A
	GAMA ACTUAL	0 ~ 40A	0 ~ 20A
	Potencia nominal	960W	960W
	PICO ACTUAL	52A	26A
	PICO POWER Note.6	1248W (3S.)
	RIPPLE & RUIDO (máx.) Note.2	180mVp-p	250mVp-p
	VOLTAJE ADJ. GAMA	24 ~ 28V	48 ~ 55V
	Nota DE TOLERANCIA DE VOLTEMBRE 3	± 1.0%	± 1.0%
	REGLAMENTO DE LA LÍNEA	± 0.5%	± 0.5%
	REGLAMENTO DE CARGA	± 1.0%	± 1.0%
	CONFIGURACIÓN, TIEMPO DE AUMENTO	1000ms, 100ms/230VAC a plena carga
	MANTENER EL TIEMPO (Typ.)	14MS/230VAC a plena carga
Entrada	GAMA DE VOLTAGE Note.7	180 ~ 264VAC 254 ~ 370VDC
	GAMA DE FRECUENCIA	47 ~ 63Hz
	FACTOR DE PODER (Typ.)	PF≥ 0,95/230VAC a plena carga
	EFICIENCIA (Typ.)	94%	94%
	AC ACTUAL (Typ.)	6A/230VAC
	CORRIENTE INRUSO (Typ.)	COMIENZO FRÍO 50A / 230VAC
	ACTUAL DE FUGAS	<3,5 mA / 240VAC
PROTECCIÓN		Normalmente funciona dentro de 105 ~ 130% potencia de salida nominal durante más de 3 segundos y luego apagado o/P voltaje con recuperación automática después de 30 segundos si se elimina la condición de carga máxima
	CARGA SUPERIOR	Limitación de corriente constante dentro de 130 ~ 150% potencia de salida nominal durante más de 3 segundos y luego apagado o/P voltaje, volver a encender para recuperar
	SOBRE VOLTAJE	29 ~ 33V	56 ~ 65V
		Tipo de protección: Voltaje de apagado o/P, con recuperación automática o encendido para recuperarse
	SOBRE TEMPERATURA	Voltaje de apagado o/p, se recupera automáticamente después de que baja la temperatura
FUNCIÓN	DC OK CALIFICACIONES DE CONTACTO REALY (máx.)	Carga resistiva 60Vdc/0.3A, 30Vdc/1A, 30Vac/0,5
	COMPARTIMIENTO ACTUAL	Consulte el manual de función
MEDIO AMBIENTE	TEMP de trabajo. Nota 5	-30 ~ + 70 ℃ (consulte "Derating Curve")
	HUMEDAD DE TRABAJO	20 ~ 95% RH sin condensación
	ALMACENAMIENTO TEMP., HUMEDAD	-40 ~ + 85 ℃ , 10 ~ 95% RH sin condensación
	TEMP. COEFICIENTE	± 0.03%/℃ (0 ~ 50 ℃)
	VIBRACIÓN	Componente: 10 ~ 500Hz, 2G 10min./1 ciclo, 60min. Cada uno a lo largo de los ejes X,Y, Z; Montaje: Cumplimiento para IEC60068-2-6
SEGURIDAD &	STARDS DE SEGURIDAD	UL508, EN62368-1 TUV, CNS14336-1 BSMI, AS/NZS62368.1 , EACTPTC 004 aprobado; (cumplir con los EN60204-1)
EMC	DENTRO DEL VOLTAJE	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC O/P-DC OK: 0,5 KVAC
(Nota 4)	RESISTENCIA DEL AISLAMIENTO	I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% RH
	Nota EMISIÓN de EMC. 8	Cumplimiento EN55032 (CISPR32), conducción EN61204-3 clase B, clase de radiación A, EN61000-3-2,-3, EACTPTC 020, BSMI CNS13438
	INMUNIDAD DE EMC	Cumplimiento a EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, nivel de industria pesada, criterios A, EACTPTC 020
OTROS	MTBF	69,8 K hrs min. MIL-HDBK-217F (25 ℃)
	DIMENSIÓN	110125,2150mm (W * H * D)
	EMBALAJE	2,47 kg; 6 piezas/15,8 kg/1,55 CUFT
NOTA	1. Los parámetros de AII NoT speciaIIy mencionados se miden a 230VAC de entrada, Ioad nominal y 25 ℃ de temperatura ambiente. 2. RippIe y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 "terminado con un condensador paraIIeI de 0,1 UF y 47UF. 3. ToIerance: incluye la configuración de Ierance, La reguIación de Iine y La reguIación de Ioad. 4. El suministro de potencia se considera un componente que se instalará en un equipo finaI. El equipo finaI debe volver a confirmarse de que stiII cumple con las directivas de EMC. 5. Se recomiendan las cierancias de InstaIIation: 40mm en la parte superior, 20mm en la parte inferior, 5mm en la parte superior y derecha cuando Ioaded permanentIy con potencia fuII. En caso de que el dispositivo adyacente sea una fuente de calor, se recomienda una celosía de 15mm. 6. 3 segundos máximo de potencia máxima y la potencia de salida media no exceda la potencia de la tasa. 7. Es posible que se necesite una derivación bajo el voItage de entrada de Iow. PIease verifique la curva de derating para obtener más detalles. 8. CONSULTA SIGNIFICA BIEN PARA LA DEPIOYACIÓN DE LA CALA DE Radiación B. 9. La temperatura ambiente de 3,5 ℃ 1000 mwithIessmodeIsandde 5/1000m con ventilador modeIs para operar a más de 2000m(6500 pies). AR Producto LiabiIity Disciaimer: Para obtener información detallada, pIease consulte https://www.meanwell.com/serviceDisclaimer.aspx
