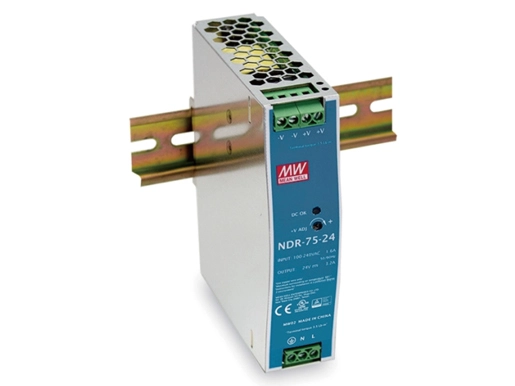

RAIL industrial DIN de salida única 75W

Serie NDR- 75

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

Características

● Entrada AC universal/rango completo

● Protecciones: cortocircuito/sobrecarga/sobre voltaje/sobre temperatura

● Enfriamiento por convección de aire libre

● Se puede instalar en el carril DIN TS-35/7,5 o 15

● 508 UL (equipo de control industrial) Aprobado

● EN61000-6-2(EN50082-2) Nivel de inmunidad industrial

● 100% prueba de quemado a carga completa

● 3 años de garantía

Aplicaciones

● Sistema de control industrial

● Equipo de fabricación de semiconductores

● Automatización de fábrica

● Aparato electromecánico

NDR-75 es una serie económica delgada de fuente de alimentación de riel Din de 75W, que se adapta a su instalación en rieles de montaje TS-35/7, 5 o TS-35/ 15. El cuerpo está diseñado de 32mm de ancho, lo que permite ahorrar espacio en el interior de los gabinetes. Toda la serie adopta la entrada de CA de gama completa de 90VAC a 264VAC y se ajusta a la EN61000-3-2, la norma que La Unión Europea regula para la corriente armónica.

NDR-75 está diseñado con una carcasa de metal que mejora la disipación de potencia de la unidad. Con eficiencia de trabajo hasta 89%, toda la serie puede funcionar a la temperatura ambiente entre-20 ℃ Y 70 ℃ bajo convección de aire. Está equipado con un modo de corriente constante para la protección de sobrecarga, adaptándose a varias aplicaciones inductivas o capacitivas. Las funciones de protección completas y los certificados relevantes para los aparatos de control industrial (UL508, EN60950-1 TUV, etc.) NDR-75 convierten en una solución de suministro de energía muy competitiva para aplicaciones industriales.

MODELO		NDR-75-12	NDR-75-24	NDR-75-48
SALIDA	Voltaje DC	12V	24V	48V
	CALIFICACIÓN ACTUAL	6.3A	3.2A	1.6A
	GAMA ACTUAL	0 ~ 6,3 A	0 ~ 3,2 A	0 ~ 1,6 A
	Potencia nominal	75,6 W	76,8 W	76,8 W
	RIPPLE & RUIDO (máx.) Note.2	80mVp-p	120mVp-p	150mVp-p
	VOLTAJE ADJ. GAMA	12 ~ 14V	24 ~ 28V	48 ~ 55V
	Nota DE TOLERANCIA DE VOLTEMBRE 3	± 2 .0%	± 1 .0%	± 1 .0%
	REGLAMENTO DE LA LÍNEA	± 0 .5%	± 0 .5%	± 0 .5%
	REGLAMENTO DE CARGA	± 1 .0%	± 1 .0%	± 1 .0%
	CONFIGURACIÓN, TIEMPO DE AUMENTO	1200ms , 60MS/230VAC 2000ms , 60MS/115VAC a plena carga
	MANTENER EL TIEMPO (Typ.)	60MS/230VAC 12ms/115VAC a plena carga
Entrada	GAMA DE VOLTAGE Note.6	90 ~ 264VCA 127 ~ 370VDC [operación de entrada de CC posible conectando AC/L(+) , AC/N(-)]
	GAMA DE FRECUENCIA	47 ~ 63Hz
	EFICIENCIA (Typ.)	85.50%	88%	89%
	AC ACTUAL (Typ.)	1.45A/115VAC 0,9A/230VAC
	CORRIENTE INRUSO (Typ.)	20A/115VAC 35A/230VAC
	ACTUAL DE FUGAS	<1mA / 240VAC
PROTECCIÓN	CARGA SUPERIOR	105 ~ 130% potencia de salida nominal
		Tipo de protección: Limitación de corriente constante, se recupera automáticamente después de eliminar la condición de falla
	SOBRE VOLTAJE	14 ~ 17V	29 ~ 33V	56 ~ 65V
		Tipo de protección: el voltaje o Apagar/p, volver a encender para recuperarse
	SOBRE TEMPERATURA	Tipo de protección: el voltaje o Apagar/p, volver a encender para recuperarse
MEDIO AMBIENTE	TEMP de trabajo.	-20 ~ + 70 ℃ (consulte "Derating Curve")
	HUMEDAD DE TRABAJO	20 ~ 95% RH sin condensación
	ALMACENAMIENTO TEMP., HUMEDAD	-40 ~ + 85 °C, 10 ~ 95% RH
	TEMP. COEFICIENTE	± 0 .03%/℃ (0 ~ 50 ℃,
	VIBRACIÓN	Componente: 10 ~ 500Hz , 2G 10min./1 ciclo, 60min. Cada uno a lo largo de los ejes X , Y, Z; Montaje: Cumplimiento para IEC60068-2-6
SEGURIDAD &	STARDS DE SEGURIDAD	UL508, EN60950-1 TUV, EACTPTC 004 aprobado; (cumplir con los EN60204-1)
EMC	DENTRO DEL VOLTAJE	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Nota 4)	RESISTENCIA DEL AISLAMIENTO	I/P-O/P, I/P-FG , O/P-FG:>100M Ohms / 500VDC / 25 ℃/ 70% RH
	EMISIÓN DE EMC	Cumplimiento EN55032 (CISPR32) , EN61204-3 Clase B , EN61000-3-2 ,-3 , EAC TP TC 020
	INMUNIDAD DE EMC	Cumplimiento a EN61000-4-2 ,3 ,4 ,5 ,6 ,8 , 11 , EN55024 , EN61000-6-2 (EN50082-2) , EN61204-3, nivel de industria pesada, criterios A , EAC TP TC 020
OTROS	MTBF	486,2 K hrs min. MIL-HDBK-217F (25 ℃)
	DIMENSIÓN	32125,2102mm (W * H * D)
	EMBALAJE	0,51Kg; 28 Uds./15 .3Kg/1 .22CUFT
NOTA	1. Todos los parámetros que NO Se mencionan especialmente se miden a una entrada de 230 VCA, carga nominal y 25 ℃ de temperatura ambiente. 2. La ondulación y el ruido se miden a 20MHz de ancho de banda utilizando un cable de par trenzado de 12 "terminado con un condensador paralelo 0,1 UF y 47UF. 3. Tolerancia: incluye tolerancia de configuración, regulación de línea y regulación de carga. 4. La fuente de alimentación se considera un componente que se instalará en un equipo final. El equipo final debe volver a confirmarse que aún cumple con las directivas de EMC. 5. espacios libres de instalación: 40mm en la parte superior, 20mm en la parte inferior, 5mm en el lado izquierdo y derecho se recomiendan cuando se carga permanentemente con plena potencia. En caso de que el dispositivo adyacente sea una fuente de calor, se recomienda un espacio libre de 15mm. 6. Puede que se necesite un desvío bajo voltaje de entrada. Compruebe la curva de reducción para obtener más detalles. 7. La reducción de la temperatura ambiente de 3,5 ℃/1000m con modelos sin ventilador y de 5 ℃/1000m con modelos de ventilador para una altitud de funcionamiento superior a 2000m(6500 pies).
