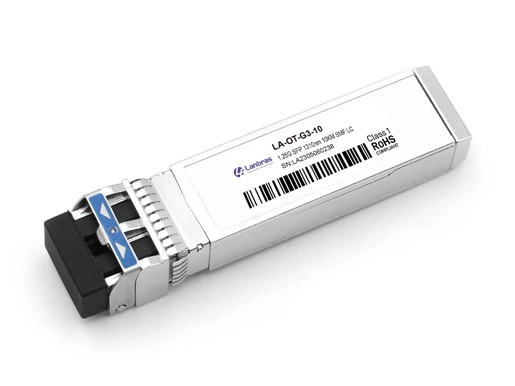

Transceptor de 40km DWDM SFP 10 Gb/s

Los transceptores DWDM 10G incluyen un diodo detector de foto PIN y un transmisor de DFB-EML con temperatura estabilizada. Las funciones de diagnóstico digital están disponibles a través de un I2C. Este módulo está diseñado para fibra de modo único y funciona a una longitud de onda nominal de la red ITU de 100GHz, longitud de onda DWDM de banda C.

Características
● Enlaces DE DATOS DE hasta 11,3 Gbps
● Transmisión de hasta 40km en SMF
● Receptor DWDM EML láser y PIN
● Carcasa de metal, para EMI inferior
● Interfaz de 2 cables con monitoreo de diagnóstico digital integrado
● Huella SFP conectable en caliente
● Cumple con La SFF-8431 y SFF-8432 de SFP
● Especificaciones compatibles con 8472 SFF
● Cumple con SFP MSA con conector LC
● Fuente de alimentación única de 3,3 V
● Rango de temperatura de funcionamiento del caso: 0 °C a 70 °C
● Disipación de potencia <1,5 W

Estándar
● Cumple con 802.3ae 10GBASE-ER/EW
● Cumple con SFF-8431
● Cumplimiento de RoHS

Selección del producto

Descripciones de Pin guía de longitud de onda C-band λc

Calificaciones máximas absolutas

Condiciones de funcionamiento recomendadas

Características ópticas

Notas:

1. La potencia de salida está acoplada a una fibra monomodo de 9/125mm.

2. Corresponde a aproximadamente 0,8 nm.

3. Medido con un patrón de prueba PRBS 231-1, @ 10.325 Gb/s, BER<10-12.

Características eléctricas

Notas:

1. conectado directamente a los pines de entrada de datos TX. AC acoplado a partir de entonces.

2. o circuito abierto.

3. Terminación diferencial de 100 ohmios.

4. Estos son valores de 20 a 80% sin filtrar

5. La pérdida de señal es LVTTL. La lógica 0 indica el funcionamiento normal; la lógica 1 indica que no se ha detectado ninguna señal.

Pin Descripciones

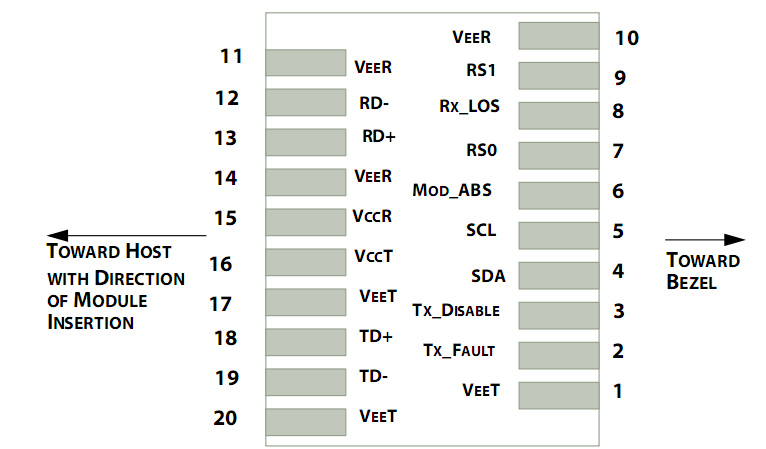

Pin fuera del bloque de conector en la placa host

Notas:

1. El suelo del circuito está aislado internamente del suelo del chasis.

2. Es una salida de colector TFAULT/drenaje abierta, que se debe tirar hacia arriba con una resistencia de 4,7 K-10K Ohm en la placa central si está destinada a su uso. El voltaje de extracción debe estar entre 2,0 V y Vcc 0,3 V. Una salida alta indica una falla del transmisor causada por la corriente de polarización TX o la potencia de salida TX que excede los umbrales de alarma preestablecidos. Una salida baja indica un funcionamiento normal. En el Estado bajo, la salida se tira a <0,8 V.

3. Salida láser desactivada en TDIS> 2,0 V o abierta, habilitada en TDIS <0,8 V.

4. Debe ser retirado con una placa de host de 4,7 kΩ a 10 kΩ a un voltaje entre 2,0 V y 3,6 V. MOD_ABS baja la línea para indicar que el módulo está enchufado.

5. Desplegado internamente por SFF-8431 Rev 4,1.

6. LOS es salida de colector abierto. Debe levantarse con 4,7 kΩ - 10 kΩ en la placa central a un voltaje entre 2,0 V y 3,6 V. La lógica 0 indica el funcionamiento normal; la lógica 1 indica la pérdida de señal.

Funciones de Diagnóstico Digital

Los transceptores DWDM 10G admiten el protocolo de comunicación en serie de 2 cables según se define en el SFP MSA.

El ID de serie SFP estándar proporciona acceso a información de identificación que describe las capacidades del transceptor, las interfaces estándar, el fabricante y otra información.

Además, los transceptores SFP proporcionan una interfaz de monitoreo de Diagnóstico Digital mejorada única, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo, como la temperatura del transceptor, la corriente de polarización del láser, la potencia óptica transmitida, potencia óptica recibida y voltaje de alimentación del transceptor. También define un sofisticado sistema de banderas de alarma y advertencia, que son los usuarios finales cuando los parámetros operativos particulares están fuera de un rango normal establecido en fábrica.

El MSA SFP define un mapa de memoria de 256 bytes en EEPROM que es accesible a través de una interfaz serie de 2 hilos en la dirección 1010000X (A0h) de 8 bits. La interfaz de monitoreo de diagnóstico digital hace uso de la Dirección de 8 bits 1010001X (A2h), por lo que el mapa de memoria de ID serie originalmente definido permanece sin cambios.

La información operativa y de diagnóstico es monitoreada y reportada por un controlador de transceptor de Diagnóstico Digital (DDTC) dentro del transceptor, al que se accede a través de una interfaz serie de 2 cables. Cuando se activa el protocolo serial, el host genera la señal de reloj serial (SCL, Mod Def 1). El borde positivo registra datos en el transceptor SFP en aquellos segmentos del E2PROM que no están protegidos por escritura. Los datos de los relojes de borde negativo del transceptor SFP. La señal de datos en serie (SDA, Mod Def 2) es bidireccional para la transferencia de datos en serie. El host utiliza SDA junto con SCL para marcar el inicio y el final de la activación del protocolo serie. Los recuerdos se organizan como una serie de palabras de datos de 8 bits que se pueden abordar de forma individual o secuencial.

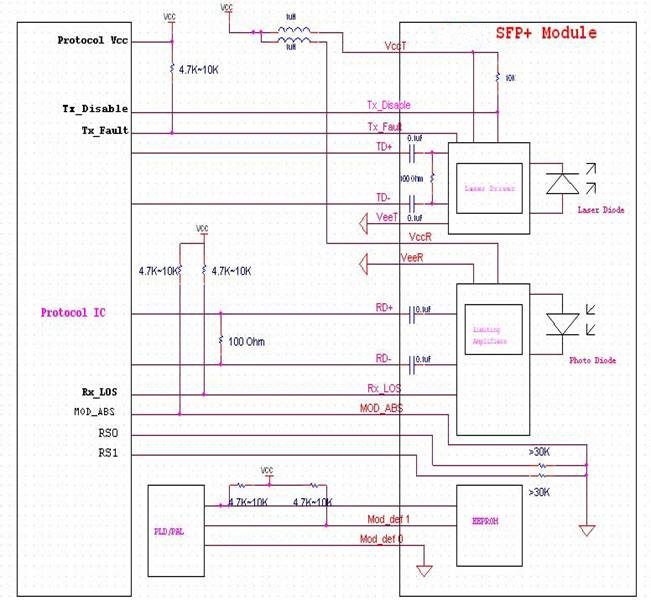

Diagrama de bloque de interfaz host-transceptor

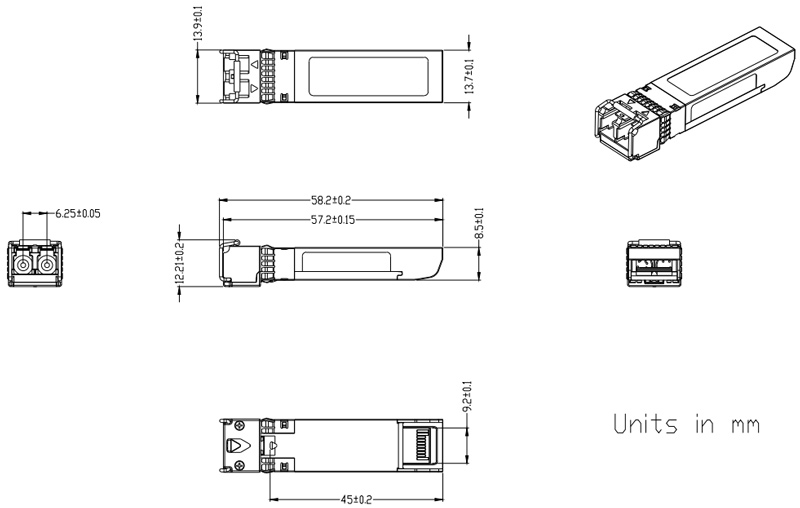

Dibujo del contorno (mm)

Cumplir con SFF-8432 rev5.0, la especificación mejorada del factor de forma enchufable.

Cumplimiento normativo

Aplicación

● Ethernet 10GBASE-ER/EW y 10G

● 10G SONET/SDH, OTU2/2E y 10G FC
