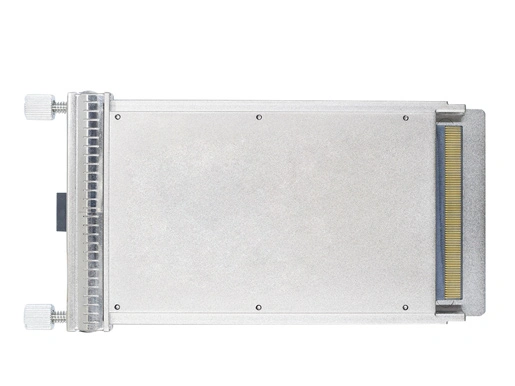

Name: 100 Gb/s CFP ER4 40km
Brand: Lanao Communication Technology Limited.
Availability: InStock

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

El transceptor óptico LA-CFP-ER4/OTU4, 100G CFP2 ER4 integra la ruta de transmisión y recepción en un módulo. En el lado de transmisión, cuatro carriles de flujos de datos en serie se recuperan, se reprograman y se transmiten a cuatro controladores láser, que controlan cuatro láseres modulados de absorción eléctrica (EML) con 1296, 1300, 1305, y 1309 nm longitudes de onda del centro. A continuación, las señales ópticas se multiplexan en una fibra monomodo a través de un conector LC estándar de la industria. En el lado de recepción, 4 carriles de flujos de datos ópticos se demultiplexan ópticamente mediante un demultiplexor óptico integrado. Cada vapor de datos se recupera mediante un fotodetector PIN y un amplificador de transimpedancia, se vuelve a sincronizar y se transmite a un controlador de salida. Este módulo cuenta con una interfaz eléctrica conectable en caliente, bajo consumo de energía y interfaz de gestión MDIO.

Características

● Admite velocidades de bits de 103,1 Gbps a 112Gbps
● Conector LC dúplex
● Enchufable en caliente
● Transmisor de LAN-WDM basado en DFB 4x2 8 Gb/s
● Interfaz eléctrica 10x10G MLD
● Aplicable para conexión SMF de 40km
● Bajo consumo de energía, < 18W
● Interfaz del monitor de Diagnóstico Digital 
● Interfaz de comunicación MDIO
● Cumple con 100GBASE-ER4 y OTU4
● Temperatura de la caja de funcionamiento: Comercial: 0 a 70 °C

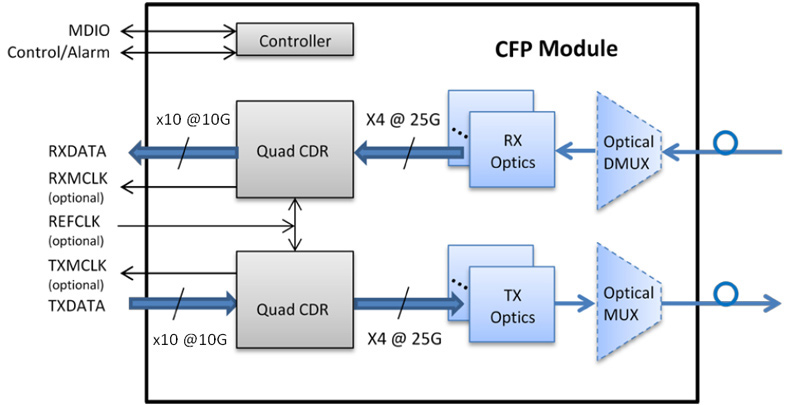

Diagrama funcional

Functional Diagram of 100Gb/s CFP ER4 40km

Calificaciones máximas absolutas

Parámetro	Símbolo	Min.	Máx.	Unidad	Nota
Tensión de suministro	Vcc	-0,5	4,0	V
Temperatura de almacenamiento	TS	-40	85	°C
Humedad relativa	RH	0	85	%
Umbral DE DAÑO Rx, Por carril	PRDmg	5,5		DBm

Nota: El estrés en exceso de las clasificaciones absolutas máximas puede causar daños permanentes al transceptor.

Condiciones de funcionamiento recomendadas

Parámetro	Símbolo	Min.	Typ	Máx.	Unidad	Nota
Tasa de datos	DR		103,2	112	Gb/s
Tensión de suministro	Vcc	3,14	3,3	3,46	V
Funda de funcionamiento Temp.	Tc	0		70	°C

Características eléctricas (Top = 0 ~ 70 ℃, Vcc = 3,2 ~ 3,4 V)

(Probado en las condiciones de funcionamiento recomendadas, a menos que se indique lo contrario)

Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas
Corriente de suministro	Icc			5	Un
Tensión de suministro	Vcc	3,2		3,4	V
Transmisor
Tasa de señalización Por carril	DRPL			11,2	Gb/s
Diferencial de entrada Impedancia	Rin		100		Ω
Datos diferenciales Columpio por carril	Vin, PP			760	MV
Aumento de entrada de datos Tolerancia de tiempo	Tr	24			Ps	1
Caída de entrada de datos Tolerancia de tiempo	Tf	24			PS	1
Entrada eléctrica Máscara de ojo definición	{X1,X2} {Y1,Y2}	{0,2, 0,5} {136.380}			UI MV
Fuente de alimentación Tolerancia de ruido	Vrip	Por especificación CFP MSA
Receptor
Tasa de señalización Por carril	DRPL			11,2	Gb/s
Datos diferenciales Oscilación de salida por carril	Vout, PP			760	MV
Aumento de la salida de datos Tolerancia de tiempo	Tr	24	80		PS	1
Caída de la salida de datos Tolerancia de tiempo	Tf	24	80		PS	1
Entrada eléctrica Máscara de ojo definición	{X1,X2} {Y1,Y2}	{0,2, 0,5} {136.380}			UI MV
Fuente de alimentación Tolerancia de ruido	Vrip	Por especificación CFP MSA

Notas:

1.20% ~ 80%

Características ópticas (Top = 0 ~ 70 ℃, Vcc = 3,2 ~ 3,4 V)

(Probado en las condiciones de funcionamiento recomendadas, a menos que se indique lo contrario)

Parámetro	Símbolo	Unidad	Min		Typ		Máx.		Notas
Transmisor
Tasa de señalización, Cada carril		GBD	25,78125 ± 100 ppm					100GBase-LR4,1
			27,9525 ± 20 ppm					OTU4,1
Cuatro Carril Longitud de onda Rango	Λ1	Nm	1294,53	1295,56		1296,59
	Λ2		1299,02	1300,05		1301,09
	Λ3		1303,54	1304,58		1305,63
	Λ4		1308,09	1309,14		1310,19
Total Lanzamiento Potencia	Paño	DBm				10,5		100GBase-ER4
						10		OTU4
Promedio Lanzamiento Poder, Cada uno Carril	Pavg	DBm	-2,9			2,9		100GBase-ER4,2
			-6			4		OTU4,2
Óptico Modulación Amplitud, Cada uno Carril (OMA)2	OMA	DBm	-1,3			4,5
Diferencia en Lanzamiento Potencia Entre Cualquier Dos Carriles (OMA)		DB				5
Relación de extinción	ER	DB	4					100GBase-ER4
			4			6,5		OTU4
Modo lateral Ratio de supresión	SMSR	DB	30
Transmisor Y Dispersión Pena, Cada carril	TDP	DB				2,2
Retorno óptico Tolerancia a la pérdida		DB				20
Transmisor Reflectante 3		DB				-12
Transmisor Máscara para ojos {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}					100GBase-ER4
Receptor óptico Características
Recibir Tasa Para cada carril		Gbps		25,78125		27,9525		3
Entrada de sobrecarga Potencia óptica	Pmax	DBm	5,5
Recepción media Potencia para cada uno Carril	Pin	DBm	-20,9			4,5		4
Sensibilidad del receptor (OMA) por carril	Psens1	DBm				-17,9
Sensibilidad estresada (OMA) por carril	Psens2	DBm				-15,9
Pérdida de retorno	RL	DB	-26
Receptor Eléctrico 3dB superior Corte Frecuencia, por carril		GHz				31
Los Desastres	Pd	DBm				-19
Los Assert	Pa	DBm				-21
Histéresis Pérdida	Pd-Pa	DBm	1

Notas:

1. El transmisor consta de 4 láseres que funcionan a 25,78 Gb/s cada uno para 100GBASE-LR, 27,95 Gb/s para OTU4

2. El valor mínimo es informativo.

3. El receptor consta de 4 fotodetectores que funcionan a 25,78 Gb/s cada uno para 100GBASE-LR, 27,95 Gb/s cada uno para OTU4

4. El valor mínimo es informativo, es igual a Min TxOMA con ER infinito y pérdida máxima de iones de canal.

Pin Descripción

	Vista superior		Vista inferior
148	GND	1	3,3 V _ GND
147	REFCLKn	2	3,3 V _ GND
146	REFCLKp	3	3,3 V _ GND
145	GND	4	3,3 V _ GND
144	N.C.	5	3,3 V _ GND
143	N.C.	6	3,3 V
142	GND	7	3,3 V
141	TX9n	8	3,3 V
140	TX9p	9	3,3 V
139	GND	10	3,3 V
138	TX8n	11	3,3 V
137	TX8p	12	3,3 V
136	GND	13	3,3 V
135	TX7n	14	3,3 V
134	TX7p	15	3,3 V
133	GND	16	3,3 V _ GND
132	TX6n	17	3,3 V _ GND
131	TX6p	18	3,3 V _ GND
130	GND	19	3,3 V _ GND
129	TX5n	20	3,3 V _ GND
128	TX5p	21	VND_IO_A
127	GND	22	VND_IO_B
126	TX4n	23	GND
125	TX4p	24	TX_MCLKn
124	GND	25	TX_MCLKp
123	TX3n	26	GND
122	TX3p	27	VND_IO_C
121	GND	28	VND_IO_D
120	TX2n	29	VND_IO_E
119	TX2p	30	PRG _ CNTL1
118	GND	31	PRG _ CNTL2
117	TX1n	32	PRG _ CNTL3
116	TX1p	33	PRG _ ALRM1
115	GND	34	PRG _ ALRM2
114	TX0n	35	PRG _ ALRM3
113	TX0p	36	TX_DIS
112	GND	37	MOD_LOPWR

	Vista superior		Vista inferior
111	GND	38	MOD_ABS
110	N.C.	39	MOD_RSTn
109	N.C.	40	RX_LOS
108	GND	41	GLB_ALRMn
107	RX9n	42	PRTADR4
106	RX9p	43	PRTADR3
105	GND	44	PRTADR2
104	RX8n	45	PRTADR1
103	RX8p	46	PRTADR0
102	GND	47	MDIO
101	RX7n	48	MDC
100	RX7p	49	GND
99	GND	50	VND_IO_F
98	RX6n	51	VND_IO_G
97	RX6p	52	GND
96	GND	53	VND_IO_H
95	RX5n	54	VND_IO_J
94	RX5p	55	3,3 V _ GND
93	GND	56	3,3 V _ GND
92	RX4n	57	3,3 V _ GND
91	RX4p	58	3,3 V _ GND
90	GND	59	3,3 V _ GND
89	RX3n	60	3,3 V
88	RX3p	61	3,3 V
87	GND	62	3,3 V
86	RX2n	63	3,3 V
85	RX2p	64	3,3 V
84	GND	65	3,3 V
83	RX1n	66	3,3 V
82	RX1p	67	3,3 V
81	GND	68	3,3 V
80	RX0n	69	3,3 V
79	RX0p	70	3,3 V _ GND
78	GND	71	3,3 V _ GND
77	RX_MCLKn	72	3,3 V _ GND
76	RX_MCLKp	73	3,3 V _ GND
75	GND	74	3,3 V _ GND

Pin	Nombre	E/S	Lógica	Descripción
1	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
2	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
3	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
4	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
5	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
6	3,3 V			Voltaje de suministro del módulo 3,3 V
7	3,3 V			Voltaje de suministro del módulo 3,3 V
8	3,3 V			Voltaje de suministro del módulo 3,3 V
9	3,3 V			Voltaje de suministro del módulo 3,3 V
10	3,3 V			Voltaje de suministro del módulo 3,3 V
11	3,3 V			Voltaje de suministro del módulo 3,3 V
12	3,3 V			Voltaje de suministro del módulo 3,3 V
13	3,3 V			Voltaje de suministro del módulo 3,3 V
14	3,3 V			Voltaje de suministro del módulo 3,3 V
15	3,3 V			Voltaje de suministro del módulo 3,3 V
16	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
17	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
18	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
19	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
20	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
21	VND_IO_A	E/S		Módulo Proveedor I/O A. ¡No conectes!
22	VND_IO_B	E/S		Módulo Proveedor I/O B. ¡No conectes!
23	GND
24	TX_MCLKn	O		Freq = Tasa óptica/32. Utilizado para pruebas de forma de onda óptica. No para uso normal.
25	TX_MCLKp	O		Freq = Tasa óptica/32. Utilizado para pruebas de forma de onda óptica. No para uso normal.
26	GND
27	VND_IO_C	E/S		Módulo Proveedor I/O C. ¡No conectes!
28	VND_IO_D	E/S		¡Proveedor del módulo I/O D No conectar!
29	VND_IO_E	E/S		Módulo Proveedor I/O E. ¡No conectes!
30	PRG _ CNTL1	Yo	LVCMOS con PUR	Control programable 1 establecido sobre MDIO, por defecto: TRXIC_RSTn, TX & RX IC restablecimiento, "0": reset; "1" o NC: habilitado (es decir, no utilizado).
31	PRG _ CNTL2	Yo	LVCMOS con PUR	Control programable 2 establecido sobre MDIO, por defecto: Enclavamiento de hardware LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" o NC: ≤ 32W (I. E., no utilizado).
32	PRG _ CNTL3	Yo	LVCMOS con PUR	Control Programable 3 sobre MDIO, por defecto: Enclavamiento de hardware LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" o NC: ≤ 32W (I. E., no utilizado).
33	PRG _ ALRM1	O	LVCMOS	Alarma programable 1 establecida sobre MDIO, por defecto: HIPWR_ON, "1": se ha completado el encendido del módulo; "0": el módulo no está encendido.
34	PRG _ ALRM2	O	LVCMOS	Alarma programable 2 sobre MDIO, por defecto: MOD_READY, "1": Listo; "0": No listo.
35	PRG _ ALRM3	O	LVCMOS	Alarma Programable 3 establecida sobre MDIO, por defecto: MOD_FAULT, falla detectada, "1": Falla; "0": No falla.
36	TX_DIS	Yo	LVCMOS con PUR	Desactivar el transmisor para todos los carriles, "1" o NC = transmisor desactivado, "0" = transmisor habilitado
37	MOD_LOPWR	Yo	LVCMOS con PUR	Módulo de modo de baja potencia. "1" o NC: módulo en modo de baja potencia (seguro), "0": encendido habilitado
38	MOD_ABS	O	GND	Módulo Ausente. "1" o NC: módulo ausente, "0": módulo presente, resistencia de extracción en el host
39	MOD_RSTn	Yo	LVCMOS con PDR	Módulo Reset. "0" restablece el módulo, "1" o módulo NC = habilitado, Pull Down Resistor en el módulo
40	RX_LOS	O	LVCMOS	Pérdida del receptor de la señal óptica, "1": señal óptica baja, "0": Condición normal
41	GLB_ALRMn	O	LVCMOS	Alarma global. "0": condición de alarma en cualquier registro de alarma MDIO, "1": sin condición de alarma, desagüe abierto, resistencia de tracción en el host
42	PRTADR4	Yo	1,2 V CMOS	MDIO Dirección de puerto físico bit 4
43	PRTADR3	Yo	1,2 V CMOS	MDIO Dirección de puerto físico Bit 3
44	PRTADR2	Yo	1,2 V CMOS	MDIO Dirección de puerto físico bit 2
45	PRTADR1	Yo	1,2 V CMOS	MDIO Dirección de puerto físico bit 1
46	PRTADR0	Yo	1,2 V CMOS	MDIO Puerto físico dirección bit 0
47	MDIO	E/S	1,2 V CMOS	Datos de gestión de datos de E/S bidireccionales (especificaciones eléctricas según 802.3ae y BA)
48	MDC	Yo	1,2 V CMOS	Reloj de datos de gestión (especificaciones eléctricas según 802.3ae y BA)
49	GND
50	VND_IO_F	E/S		Módulo Proveedor I/O F. ¡No conectes!
51	VND_IO_G	E/S		Módulo Proveedor I/O G. ¡No conectes!
52	GND
53	VND_IO_H	E/S		¡Proveedor del módulo I/O H. No conectar!
54	VND_IO_J	E/S		Módulo Proveedor I/O J. ¡No conectes!
55	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
56	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
57	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
58	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
59	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
60	3,3 V			Voltaje de suministro del módulo 3,3 V
61	3,3 V			Voltaje de suministro del módulo 3,3 V
62	3,3 V			Voltaje de suministro del módulo 3,3 V
63	3,3 V			Voltaje de suministro del módulo 3,3 V
64	3,3 V			Voltaje de suministro del módulo 3,3 V
65	3,3 V			Voltaje de suministro del módulo 3,3 V
66	3,3 V			Voltaje de suministro del módulo 3,3 V
67	3,3 V			Voltaje de suministro del módulo 3,3 V
68	3,3 V			Voltaje de suministro del módulo 3,3 V
69	3,3 V			Voltaje de suministro del módulo 3,3 V
70	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
71	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
72	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
73	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
74	3,3 V _ GND			Conexión a tierra de retorno de voltaje de suministro de módulo 3,3 V, conectada internamente a tierra de señal
75	GND
76	RX_MCLKp			Para pruebas de forma de onda óptica. No para uso normal.
77	RX_MCLKn			Para pruebas de forma de onda óptica. No para uso normal.
78	GND
79	RX0p			Interfaz SFI-5.0
80	RX0n			Interfaz SFI-5.0
81	GND
82	RX1p			Interfaz SFI-5.0
83	RX1n			Interfaz SFI-5.0
84	GND
85	RX2p			Interfaz SFI-5.0
86	RX2n			Interfaz SFI-5.0
87	GND
88	RX3p			Interfaz SFI-5.0
89	RX3n			Interfaz SFI-5.0
90	GND
91	RX4p			Interfaz SFI-5.0
92	RX4n			Interfaz SFI-5.0
93	GND
94	RX5p			Interfaz SFI-5.0
95	RX5n			Interfaz SFI-5.0
96	GND
97	RX6p			Interfaz SFI-5.0
98	RX6n			Interfaz SFI-5.0
99	GND
100	RX7p			Interfaz SFI-5.0
101	RX7n			Interfaz SFI-5.0
102	GND
103	RX8p			Interfaz SFI-5.0
104	RX8n			Interfaz SFI-5.0
105	GND
106	RX9p			Interfaz SFI-5.0
107	RX9n			Interfaz SFI-5.0
108	GND
109	N.C.
110	N.C.
111	GND
112	GND
113	TX0p			Interfaz SFI-5.0
114	TX0n			Interfaz SFI-5.0
115	GND
116	TX1p			Interfaz SFI-5.0
117	TX1n			Interfaz SFI-5.0
118	GND
119	TX2p			Interfaz SFI-5.0
120	TX2n			Interfaz SFI-5.0
121	GND
122	TX3p			Interfaz SFI-5.0
123	TX3n			Interfaz SFI-5.0
124	GND
125	TX4p			Interfaz SFI-5.0
126	TX4n			Interfaz SFI-5.0
127	GND
128	TX5p			Interfaz SFI-5.0
129	TX5n			Interfaz SFI-5.0
130	GND
131	TX6p			Interfaz SFI-5.0
132	TX6n			Interfaz SFI-5.0
133	GND
134	TX7p			Interfaz SFI-5.0
135	TX7n			Interfaz SFI-5.0
136	GND
137	TX8p			Interfaz SFI-5.0
138	TX8n			Interfaz SFI-5.0
139	GND
140	TX9p			Interfaz SFI-5.0
141	TX9n			Interfaz SFI-5.0
142	GND
143	N.C.
144	N.C.
145	GND
146	REFCLKp			Interfaz SFI-5.0
147	REFCLKn			Interfaz SFI-5.0
148	GND
