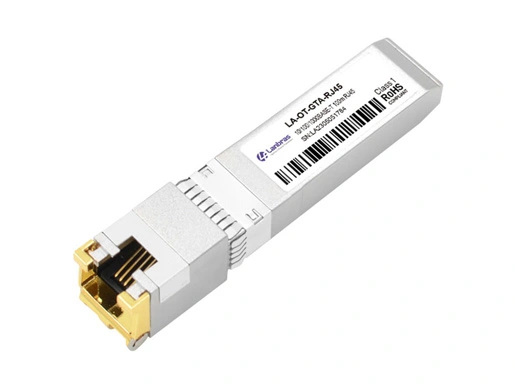

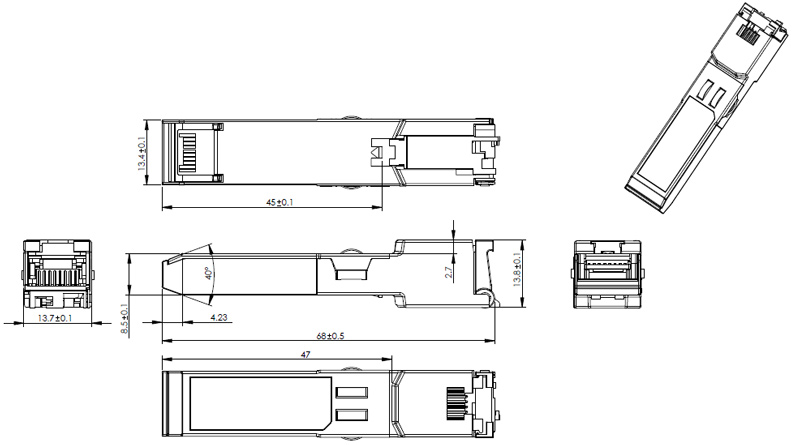

Name: Transceptor SFP de cobre 10/100/1000M
Brand: Lanao Communication Technology Limited.
Availability: InStock

Descripción general

Especificaciones

Soluciones de conectividad

Modelos

Recursos

Descripción

Los transceptores de cobre de forma pequeña enchufable (SFP) 10/100/1000M se basan en el Acuerdo de fuentes múltiples de SFP (MSA). Son compatibles con los estándares Gigabit Ethernet y 10/100/1000BASE-T especificados en IEEE Std 802,3. Utiliza el PIN RX_LOS DE LA SFP para la indicación del enlace. Si se abre el PIN TX_DISABLE de SFP, se restablecerá IC.

Características
● Enlaces de datos bidireccionales de hasta 1,25 Gb/s
● Huella SFP conectable en caliente
● Disipación de baja potencia (1,05 W típico)
● Conjunto de conector RJ-45 compacto
● Carcasa completamente metálica, para EMI inferior
● Compatible con RoHS y sin plomo
● Fuente de alimentación única de 3,3 V
● 10/100/1000 BASE-T operación en sistemas host con interfaz 1000BASE-X
● 1,25 Gigabit Ethernet sobre el cable Cat 5
● Temperatura de funcionamiento ambiente: 0 °C a 70 °C

SFP para alojar el conector de salida

Pin	Símbolo	Nombre/Descripción	Ref.
1	VEGET	Tierra del transmisor (común con la tierra del receptor)	1
2	PUNTUACIÓN	Falla del transmisor. No es compatible.
3	TDIS	Transmisor Desactivar. Salida láser desactivada en alta o abierta.	2
4	MOD_DEF (2)	Definición del Módulo 2. Línea de datos para la identificación en serie.	3
5	MOD_DEF (1)	Definición del Módulo 1. Línea de reloj para la identificación en serie.	3
6	MOD_DEF (0)	Definición del módulo 0. Terreno dentro del módulo.	3
7	Selección de tasa	No se requiere conexión
8	LOS	Pérdida de indicación de la señal. La lógica 0 indica el funcionamiento normal.
9	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
10	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
11	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
12	RD-	Receptor DE DATOS invertidos fuera. AC Acoplado
13	RD	Receptor de datos no invertidos fuera. AC Acoplado
14	VEEL	Tierra del receptor (común con el suelo del transmisor)	1
15	VCCR	Fuente de alimentación del receptor
16	VCCT	Transmisor Fuente de alimentación
17	VEGET	Tierra del transmisor (común con la tierra del receptor)	1
18	TD	Transmisor de datos no invertidos en. AC acoplado.
19	TD-	Transmisor DATOS Invertidos en. AC acoplado.
20	VEGET	Tierra del transmisor (común con la tierra del receptor)	1

Notas:

1. La tierra del circuito está conectada a la tierra del chasis

2. PHY deshabilitado en TDIS> 2,0 V o abierto, habilitado en TDIS <0,8 V

3. Debe ser retirado con 4,7 K-10K Ohms en la placa central a un voltaje entre 2,0 V y 3,6 V. MOD_DEF (0) tira de la línea baja para indicar que el módulo está enchufado.

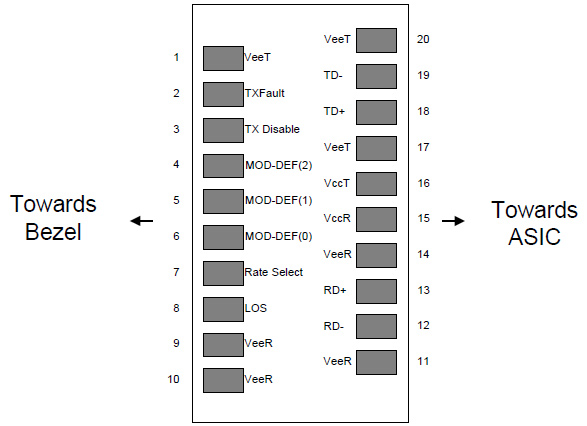

Diagram of host board connector block pin numbers and names

Figura 1. Diagrama de los números y nombres del PIN del bloque del conector de la placa host

+ Interfaz de energía eléctrica 3,3 V Volt

El SFP-T -AUTO tiene un rango de voltaje de entrada de 3,3 V +/- 5%. El voltaje máximo de 4V no está permitido para el funcionamiento continuo.

+ Interfaz de energía eléctrica de 3,3 voltios
Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas/Condiciones
Corriente de suministro	Es		320	375	MA	Potencia máxima de 1,2 W sobre la gama completa de voltaje y temperatura. Consulte la nota de precaución a continuación
Voltaje de entrada	Vcc	3,13	3,3	3,47	V	Referenciado a GND
Voltaje máximo	Vmax			4	V
Corriente de sobretensión	Ioleada			30	MA	Enchufe caliente por encima de la corriente de estado estable. Consulte la nota de precaución a continuación

Precaución: el consumo de energía y la corriente de aumento son más altos que los valores especificados en el SFP MSA

Señales de baja velocidad

MOD_DEF (1) (SCL) y MOD_DEF (2) (SDA) son señales CMOS de drenaje abierto (consulte la sección VII, "de comunicación serie Protocolo"). Tanto MOD_DEF (1) Como MOD_DEF (2) deben sumirse a host_Vcc

Señales de baja velocidad, características electrónicas
Parámetro	Símbolo	Min	Máx.	Unidad	Notas/Condiciones
Salida SFP BAJA	VOL	0	0,5	V	4,7 K a 10K pull-up a host_Vcc, Medido en el lado del host del conector
Salida SFP ALTA	VOH	Host_Vcc-0,5	Host_Vcc + 0,3	V	4,7 K a 10K pull-up a host_Vcc, Medido en el lado del host del conector
Entrada SFP BAJA	VIL	0	0,8	V	4,7 K a 10K pull-up a Vcc, Medido en el lado SFP del conector
Entrada SFP ALTA	VIH	2	Vcc + 0,3	V	4,7 K a 10K pull-up a Vcc, Medido en el lado SFP del conector

Interfaz eléctrica de alta velocidad

Todas las señales de alta velocidad están acopladas internamente en CA.

Interfaz eléctrica de alta velocidad, línea de transmisión-SFP
Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas/Condiciones
Línea Frecuencia	FL		125		MHz	Codificación de 5 niveles, por 802,3 IEEE
Impedancia de salida Tx	Zout,TX		100		Ohm	Diferencial, para todas las frecuencias entre 1MHz y 125MHz
Impedancia de entrada RX	Zin,RX		100		Ohm	Diferencial, para todas las frecuencias entre 1MHz y 125MHz
Interfaz eléctrica de alta velocidad, Host-SFP
Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas/Condiciones
Datos de un solo extremo Columpio de entrada	Vinsing	250		1200	MV	Acabado único
Datos de un solo extremo Oscilación de salida	Voutsing	350		800	MV	Acabado único
Tiempo de ascenso/caída	Tr, Tf		175		Psec	20%-80%
Impedancia de entrada Tx	Zin		50		Ohm	Acabado único
Impedancia de salida Rx	Zout		50		Ohm	Acabado único

Especificaciones generales

General
Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas/Condiciones
Tasa de datos	BR	10		1000	MB/seg	IEEE 802,3 compatible. Consulte las notas 2 a 4 infra
Longitud del cable	L			100	M	Categoría 5 UTP. BER

Notas:

1. La tolerancia del reloj es de +/- 50 ppm

2. Por defecto, el SFP-T-AUTO-SERDES es un dispositivo dúplex completo en el modo preferido

3. Se ha activado la detección automática de crossover. No se requiere cable cruzado externo

Especificaciones ambientales

Especificaciones ambientales
Parámetro	Símbolo	Min	Typ	Máx.	Unidad	Notas/Condiciones
Temperatura de funcionamiento	Parte superior	0		70	°C	Temperatura de la Caja
Temperatura de almacenamiento	Testo	-40		85	°C	Temperatura ambiente

Protocolo de comunicación serie

Todos los SFP admiten el protocolo de comunicación en serie de 2 hilos descrito en el SFP MSA. Estos SFP utilizan una MCU, se puede acceder con la dirección de A0h.
